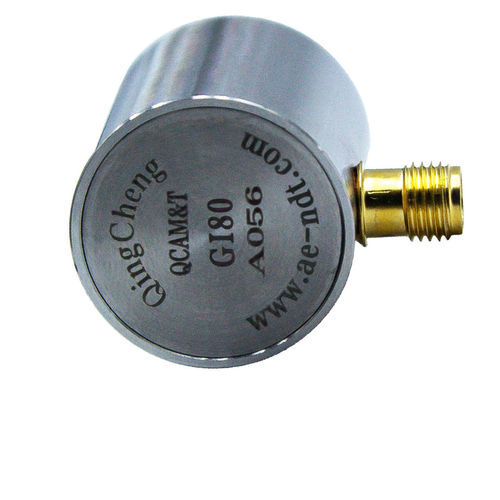

モニタリングAEセンサ GI80

汎用測定用圧電

製品説明
GI80は、内蔵40 dB / 28 Vプリアンプを備えた受動型圧電式音響放射（AE）センサーです。20 kHz〜180 kHzの低周波帯域を持ち、大型構造物からの低周波AE信号の検出に適しています。センサーはステンレス鋼（SUS-304）ケース、セラミック製検出面、側面SMAコネクタを備えています。小型で軽量なため構造物への取り付けが容易です。

用途
コンクリート部材、鋼構造、地質構造など大型対象の構造監視に適しています。貯蔵タンクやバルブの漏洩・腐食監視、配管検査および電気機器の部分放電検出にも使用できます。

特長

• 内蔵プリアンプ（40 dB、28 V）
• ステンレス鋼ケース（SUS-304）
• セラミック検出面
• SMAコネクタ（側面）
• 保護等級 IP62

技術仕様

• 共振周波数：80 kHz
• 周波数範囲：20 kHz〜180 kHz
• 感度ピーク：>70 dB（参照 V/(m/s)）
• 内蔵プリアンプ：40 dB、28 V
• プリアンプインピーダンス：50 Ω
• 動作温度：-20〜50 °C
• 寸法：22×25.5 mm（D×H）
• 重量：43 g
• ケース材質：SUS-304
• 検出面材質：セラミック
• 保護等級：IP62
• コネクタ：SMA（側面）

付属品

• 信号ケーブル型式：SYV-50-3、STYV-50-2
• 固定具：サドル式
