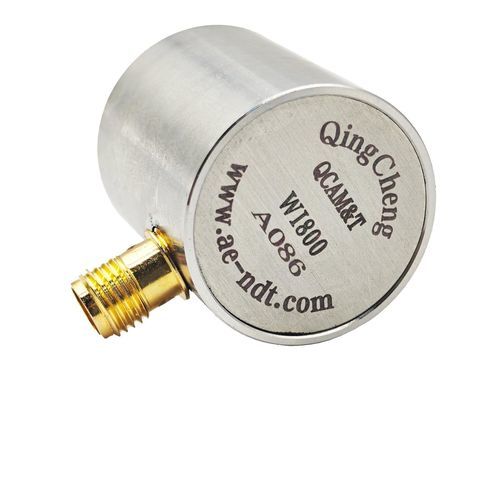

モニタリングAEセンサ WI800

測定用固体伝搬音用スペクトル分析

製品説明
WI800 は広帯域の音響放射センサーで、40 dB の内蔵プリアンプを備え、50 kHz～800 kHz の帯域をカバーし、共振周波数は600 kHzです。広帯域特性により、スペクトル解析などに適した包括的な信号取得が可能です。

特長

• 内蔵プリアンプ（40 dB）
• SMAコネクタ

追加情報

• SMAインターフェース
• 接触面はセラミック材で、ハウジングと測定対象を電磁的に隔離
• SUS-304製ハウジングで全面シールド設計により干渉を低減
• 各製品に固有のシリアル番号を付与し、製造・試験の追跡が可能
• 各センサーはGBT 19801-2005に基づく感度試験を実施しており、出荷製品は実測の応答曲線を有します

技術仕様

• 共振周波数：600 kHz
• 周波数範囲：50 kHz–800 kHz
• 感度ピーク Ref V/(m/s)：>65 dB
• 内蔵プリアンプ：40dB28V
• 動作温度：-20～50°C
• サイズ（直径×高さ）：22 × 25.5 mm
• 重量：32.29 g
• ケース材質：SUS-304
• 接触面材質：セラミック
• 保護等級：IP62
• コネクタ：SMA（側面）

付属品

• 信号ケーブル型番：RG178、RG316
• 保持具：サドル型
