金属構造検査用AEセンサ GH150/1

モニタリング配管用チューブ

概要

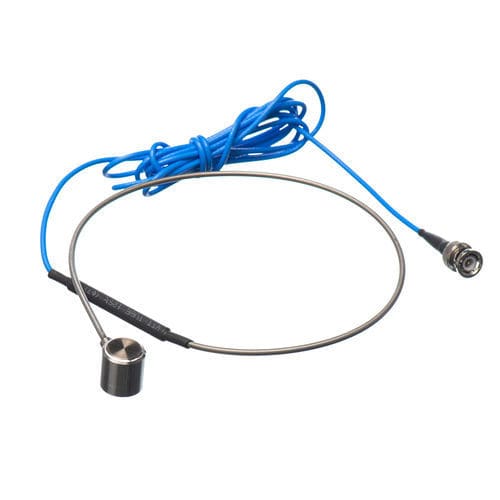

GH150/1は高温環境での金属構造物の設置・検査向けに設計された高温用狭帯域アコースティックエミッション（AE）センサーです。筐体および受面はInvarステンレス製で、耐熱金属チューブ長0.5 mおよび2 m一体型ケーブル（側面BNC）を備えています。保護等級IP68、最高使用温度350 °Cです。

特長

• 熱安定性を確保するInvarステンレス製筐体および接触面
• 狭帯域共振設計：共振周波数150 kHz、動作帯域60〜400 kHz
• 感度ピーク >73 dB（Ref V/(m/s)）；工場での感度試験およびトレーサブルな応答曲線付き
• 使用温度範囲 −20 °C〜350 °C、保護等級IP68
• 耐熱金属チューブ0.5 m、一体型ケーブル2 m（側面BNC）

用途
ボイラー、圧力容器、炉、配管、タンクなど、高温にさらされる金属構造物のAE監視・検査（工業炉、発電所、石油化学プラント等）に適しています。

技術仕様
型番：GH150/1
共振周波数：150 kHz
周波数範囲：60 kHz〜400 kHz
感度ピーク：>73 dB（Ref V/(m/s)）
使用温度：-20 °C〜350 °C
寸法（Ø×H）：19 × 19.5 mm
重量：105 g
筐体材質：Invarステンレス鋼
受面材質：Invarステンレス鋼
保護等級：IP68
コネクタ：一体型ケーブルのBNC（側面）
金属チューブ長：0.5 m
ケーブル長：2 m
対応プリアンプ：PAS / PAV
信号ケーブル型番：SYV-50-3、STYV-50-2

付属品

• 信号ケーブル：SYV-50-3 / STYV-50-2
• 取り付け方式：内蔵マグネット、結束バンド、カスタムクランプ、フリーマウントロッド
• 推奨プリアンプ：PAS / PAV
