自動接着機 GC-MAZ

マグネット用

製品名

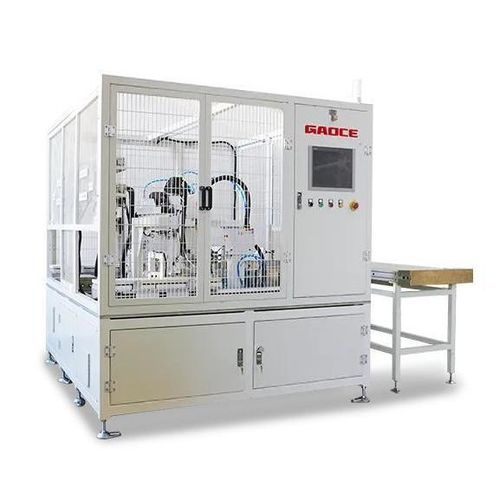

GC-MAZ 磁性材料用自動接着機

概要
切断前の磁性材料厚板の接着工程に特化した専用設備です。厚手の磁性ブロックを高い処理量で接着し、再現性のある位置決めと簡便な操作を実現するよう設計されています。主な目的は、接着効率、四角形ブロックへの広い対応、精密な繰返し位置決め、生産ラインへの統合です。

製品パラメータ
項目 | 単位 | パラメータ
繰返し位置決め精度 | mm | ±0.05
ブロック形状 | - | 四角形
ブロック寸法 | mm | 最大 60 (L) × 50 (W) × 50 (H)
大理石板寸法 | mm | 長さ：600～1000；幅：130～180
ワークステーション数 | - | 2
サイクルタイム（単一ステーション） | s/pc | 3
接着高さ | mm | 40～170
設備寸法 | mm | 2100 (L) × 2000 (W) × 2400 (H)
設備消費電力 | kW | 7

用途と利点

• 切断前の磁性材料厚板の高効率接着工程に適合
• 高い接着処理能力と複数の四角形ブロック寸法への良好な互換性
• 高い位置決め精度（繰返し ±0.05 mm）により接着品質の一貫性を確保
• 単一ステーションあたりの短いサイクルタイム（約3 s/pc）と二ステーション配置で生産性向上が可能
• コンパクトな設計と適度な電力で生産ラインへの統合が容易

特長 / 技術仕様

• 型式：GC-MAZ
• 繰返し位置決め精度：±0.05 mm
• ブロック形状：四角形
• 最大ブロック寸法：60 × 50 × 50 mm（L×W×H）
• 対応大理石板寸法：長さ 600～1000 mm；幅 130～180 mm
• ワークステーション数：2
• サイクルタイム（単一ステーション）：約 3 s/pc
• 接着高さ範囲：40～170 mm
• 機械寸法（L×W×H）：2100 × 2000 × 2400 mm
• 定格消費電力：7 kW
