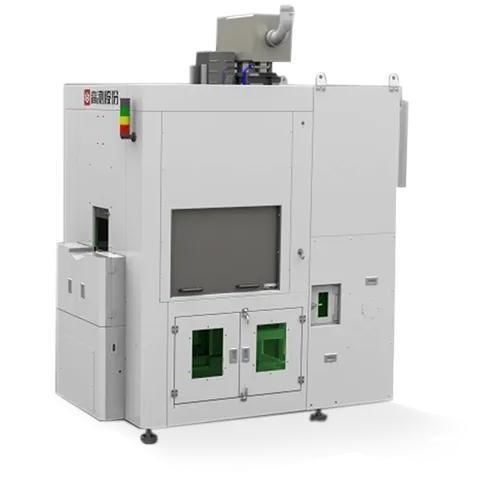

ダイアモンド ワイヤー切断機 GC-CQ1660Hマルチワイヤー金属用シ－ト
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- ダイアモンド ワイヤー, マルチワイヤー
- 切断材料
- 金属用
- 切断製品
- シ－ト
- その他の特徴
- 高精度, 高速, サーボ モーター, 薄物用, 多数の厚さ対応
- X軸移動距離
600 mm
(23.62 in)- Y軸移動距離
160 mm
(6.3 in)- 最大切断高さ
120 mm
(4.7 in)- 切断速度
35 m/s
(114.829 ft/s)- 全長
2,800 mm
(110 in)- 高さ
3,200 mm
(126 in)- 重量
8,000 kg
(17,636.98 lb)
詳細
製品紹介
本装置は磁性材料向けのダイヤモンドワイヤ多条切断機であり、高剛性、動作安定性、高加工精度を実現し、超薄片の加工に適しています。
主要特徴
製品仕様
特長 / 技術仕様
本装置は磁性材料向けのダイヤモンドワイヤ多条切断機であり、高剛性、動作安定性、高加工精度を実現し、超薄片の加工に適しています。
主要特徴
- 床身などの主要部品は鋳造製作により高剛性を確保。ローラは二重円錐面の位置決め構造を採用し、サーボモータ同期直接駆動と組み合わせることで、高速回転時の主軸剛性と運転安定性を向上させます。
- 超高精度な加工が可能で、公差保証切断を実現し、後工程の研削を省略して素材の歩留まりを向上させます。
- 停電時の断線リスクを低減する停電緩停止機能を装備し、生産の連続性を確保します。
- ローラの往復運動時のブレーキエネルギーを回収するエネルギー回生モジュールを搭載し、稼働時の消費電力を低減します。
- ダイヤモンドワイヤの細線化能力が高く、超薄片加工に適しています。
製品仕様
- 最大加工寸法：160(W)×600(L)×120(H) mm（単一ステーション）
- 切片厚さ：0.3–2 mm
- 最大ワイヤ速度：2100 m/min
- 送り方向：垂直下向き
- 送り速度：0.1–9 mm/min
- ワイヤ径：0.07–0.15 mm
- 最大ワイヤ収納量：50 km（0.10 ダイヤモンドワイヤ）
- 装置寸法（約）：2800(L)×1600(W)×3200(H) mm
- 装置重量（約）：8 t
特長 / 技術仕様
- 型式：GC-CQ1660H
- 用途：磁性材料のダイヤモンドワイヤ多条切断
- 床身：鋳造構造による高剛性
- ローラ構造：二重円錐面位置決め＋サーボ同期直接駆動
- 高速主軸：剛性および運転安定性の向上
- 加工精度：公差保証切断が可能な超高精度
- 停電緩停止：停電時の断線リスクを低減
- エネルギー回生モジュール：ブレーキエネルギーを回収して消費電力を低減
- ダイヤモンドワイヤの細線化能力：超薄片加工に適合
- 最大加工寸法：160(W)×600(L)×120(H) mm（単一ステーション）
- 切片厚さ範囲：0.3–2 mm
- 最大ワイヤ速度：2100 m/min
- 送り方向：垂直下向き
- 送り速度：0.1–9 mm/min
- ワイヤ径：0.07–0.15 mm
- 最大ワイヤ収納量：50 km（0.10 ダイヤモンドワイヤ）
- 装置寸法（約）：2800(L)×1600(W)×3200(H) mm
- 装置重量（約）：8 t
