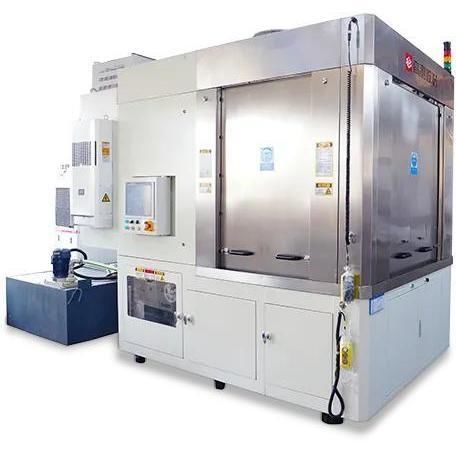

ダイアモンド ワイヤー切断機 GC-CQ1660UH

マルチワイヤー金属用シ－ト

製品紹介
本機は磁性材料向けの金剛線（ダイヤモンドワイヤ）専用多線切断機で、磁材の薄板を高線速で安定して切断し、生産の継続性を確保するために設計されています。

主要な製品特徴

• 床身などの主要部品は鋳造で成形され、ローラは二重円錐面の位置決め構造を採用し、サーボモータ同期の直結駆動技術と組み合わせることで、高速回転時の主軸剛性と運転安定性を向上させます。
• 超高線速性能：最大2600 m/minの線速で安定した切断が可能で、細線切断時の生産性を向上させます。
• 停電時の緩停止機能により、突発的な停電時の断線リスクを低減し、生産の継続性を確保します。
• エネルギー回生モジュールを搭載し、ローラ往復運動の制動時に発生するエネルギーを回収して稼働電力を低減します。
• 金剛線の細線化能力が高く、薄板製品の加工に適しています。

製品パラメータ
Item | 単位 | パラメータ
最大加工寸法 | mm | 160(W)×600(L)×160(H) × Double-Station
切片厚さ | mm | 1–20
最大線速 | m/min | 2600
供給方向 | - | 上向き垂直
供給速度 | mm/min | 0.1–9
ワイヤ直径 | mm | 0.08–0.25
最大ワイヤ蓄積量 | km | 50 (0.10 mm 金剛線基準)
装置寸法 | mm | 約3000(L)×1800(W)×2900(H)
装置重量 | t | 約10

特長 / 技術仕様

• 型式：GC-CQ1660UH
• 適用材料：磁性材料（金剛線専用）
• 最大加工寸法：160(W)×600(L)×160(H)（Double-Station）
• 切片厚さ範囲：1–20 mm
• 最大線速：2600 m/min
• 供給方向：上向き垂直
• 供給速度：0.1–9 mm/min
• ワイヤ直径：0.08–0.25 mm
• 最大ワイヤ蓄積量：50 km（0.10 mm 金剛線基準）
• 装置寸法（約）：3000×1800×2900 mm（L×W×H）
• 装置重量（約）：10 t
• 主な機能：二重円錐面ローラ位置決め、サーボ同期直結駆動、停電時緩停止、エネルギー回生、細線加工能力の高い設計
