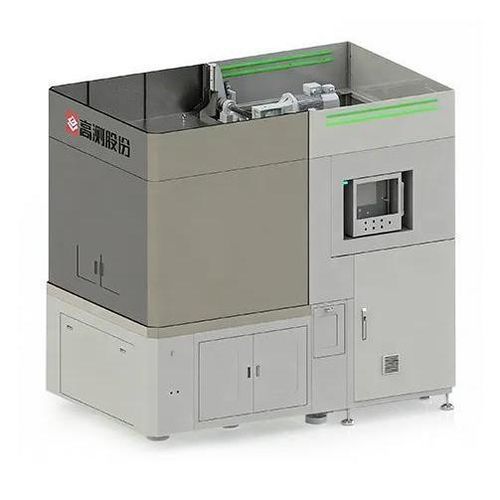

ワイヤー式切断機 GC-CQ1680UMダイアモンド ワイヤーマルチワイヤー金属用
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- ワイヤー式, ダイアモンド ワイヤー, マルチワイヤー
- 切断材料
- 金属用
- 切断製品
- 板金用
- 制御タイプ
- サーボドライブ
- 構成
- ダブルテーブル
- その他の特徴
- 高速, 高性能, サーボ モーター, 縦型, 多数の厚さ対応
- X軸移動距離
160 mm
(6.3 in)- Y軸移動距離
800 mm
(31.5 in)- 最大切断高さ
160 mm
(6.3 in)- 最低切断高さ
1 mm
(0.04 in)- 切断速度
30 m/s
(98.425 ft/s)- 全長
2,700 mm
(106 in)- 全幅
1,900 mm
(75 in)- 高さ
2,950 mm
(116 in)- 重量
7,000 kg
(15,432.36 lb)
詳細
製品紹介
本装置は磁性材料向けのダイヤモンドワイヤ専用多条切断機で、単回処理量の大きさと薄片切断の安定性を両立することを目的に設計されています。
製品パラメータ
特長 / 仕様
本装置は磁性材料向けのダイヤモンドワイヤ専用多条切断機で、単回処理量の大きさと薄片切断の安定性を両立することを目的に設計されています。
- 床身などの主要部品は鋳造で成形。ローラーは二重コーン面の位置決め構造を採用し、サーボモーター同期のダイレクトドライブと組み合わせることで、高速回転時の主軸剛性と運転安定性を大幅に向上させています。
- 停電時の低速停止（スローストップ）機能を備え、突発的な停電時の断線リスクを低減し、安定した生産継続に寄与します。
- 金剛線の細線化能力に優れ、かつ単回の加工量が大きいため、薄片切断の安定性と厚片加工の効率を両立できます。
製品パラメータ
- 最大加工寸法：160(W)×800(L)×160(H) mm（ダブルステーション）
- 切片厚さ：1～30 mm
- 最大線速：1800 m/min
- 供給方向：上向き垂直
- 送り速度：0.1～9 mm/min
- ワイヤ直径：0.12～0.25 mm
- 最大ワイヤ収納量：50 km（0.12 mm ダイヤモンドワイヤ時）
- 装置外形（約）：2700(L)×1900(W)×2950(H) mm
- 装置重量（約）：7 t
特長 / 仕様
- 型式：GC-CQ1680UM
- 用途：ダイヤモンドワイヤによる磁性材料の多条切断
- 最大加工寸法：160(W)×800(L)×160(H) mm（ダブルステーション）
- 切片厚さ範囲：1～30 mm
- 最大線速：1800 m/min
- 供給方向：上向き垂直
- 送り速度：0.1～9 mm/min
- ワイヤ直径：0.12～0.25 mm
- 最大ワイヤ収納量：50 km（0.12 mm ダイヤモンドワイヤ時）
- 外形寸法（L×W×H）：約 2700×1900×2950 mm
- 重量：約 7 t
