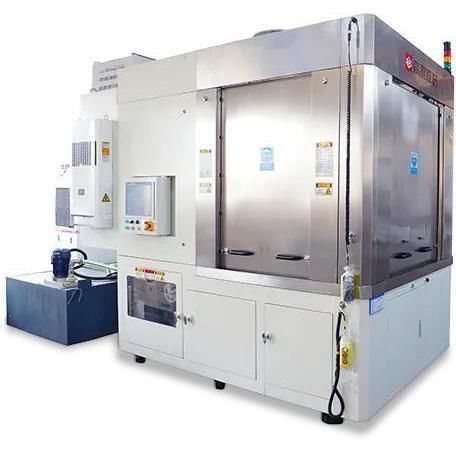

ダイアモンド ワイヤー切断機 GC-CQ16100UHマルチワイヤー金属用シ－ト
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- ダイアモンド ワイヤー, マルチワイヤー
- 切断材料
- 金属用
- 切断製品
- シ－ト
- 制御タイプ
- サーボドライブ
- 用途
- 産業用
- 構成
- ダブルテーブル
- その他の特徴
- 高速, 高性能, サーボ モーター, 大容量
- X軸移動距離
1,000 mm
(39.37 in)- Y軸移動距離
160 mm
(6.3 in)- 最大切断高さ
最少: 1 mm
(0 in)最大: 30 mm
(1.2 in)- 全長
3,400 mm
(134 in)- 全幅
160 mm
(6 in)- 高さ
2,900 mm
(114 in)- 重量
11,000 kg
(24,250.85 lb)
詳細
製品概要
本装置は磁性材料用の金剛線多本切断機です。高回転下での主軸剛性と安定した動作、単回の高加工量を目的に設計されており、厚片の加工や連続生産に適しています。
主な特長
技術仕様
用途
本装置は磁性材料用の金剛線多本切断機です。高回転下での主軸剛性と安定した動作、単回の高加工量を目的に設計されており、厚片の加工や連続生産に適しています。
主な特長
- 床身などの主要部品は鋳造で成形し構造剛性を確保；ローラは二重コーン面の位置決め構造を採用し、サーボモータ同期直接駆動で高回転時の主軸剛性と動作安定性を向上。
- 停電時の緩停止機能により突発的な停電時の断線リスクを低減し生産継続性を保護。
- エネルギー回収モジュールを搭載し、ローラ往復運動の制動時に発生するエネルギーを回収して運転電力を削減。
- 単位当たりの加工量が大きく、0.12 mm金剛線で最大50 kmの大容量線材収納により厚板加工に適合。
技術仕様
- 型式：GC-CQ16100UH
- 用途：金剛線による磁性材料の多本切断
- 最大加工サイズ（W×L×H）：160×1000×160 mm（双工位）
- 切片厚さ：1～30 mm
- 最大線速：2100 m/min
- 供給方向：垂直上向き
- 送り速度：0.1～9 mm/min
- 金剛線直径：0.12～0.25 mm
- 最大収納線長：50 km（0.12 mm金剛線）
- 装置寸法（L×W×H）：約3400×1800×2900 mm
- 装置重量：約11 t
用途
- 高生産性と厚片切断が求められる磁性材料シートの加工。
- 磁心、磁性アセンブリ、および安定した高速切断を必要とする関連産業部品の製造に適する。
