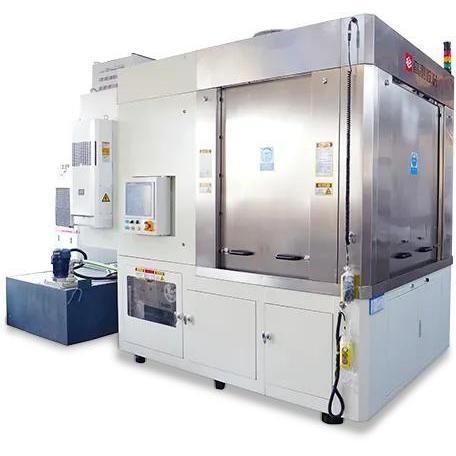

ダイアモンド ワイヤー切断機 GC-CQ1880UH

マルチワイヤー金属用ウェーハ

製品紹介
本設備は磁性材料用の金剛線多条切断機であり、工業生産向けに高剛性、連続性、エネルギー効率を考慮して設計されています。

• ベッドなどの主要部品は鋳造製。ローラーは二重テーパー（ダブルコーン）による位置決め構造を採用し、サーボモーター同期直接駆動と組み合わせることで、高速回転時の主軸剛性と運転安定性を向上させています。
• 停電時のワイヤ切断リスクを低減し生産の継続性を確保するため、停電時ゆっくり停止機能を装備しています。
• ローラーの往復運動による制動時のエネルギーを回収するエネルギー回生モジュールを搭載し、運転時の消費電力を低減します。
• 細線化能力に優れ、かつ1回当たりの加工量が大きいため、薄片の切断安定性と厚板の加工効率を両立します。

製品パラメータ
項目 — 単位 — パラメータ
最大加工寸法 — mm — 180(W)×800(L)×160(H) × Double-Station
切片厚さ — mm — 1–20
最大ワイヤ速度 — m/min — 2100
送り方向 — — 垂直上向き
送り速度 — mm/min — 0.1–9
ワイヤ直径 — mm — 0.10–0.25
最大ワイヤ収納量 — km — 50 (0.10 金剛線)
装置寸法 — mm — 約3200(L)×1800(W)×2900(H)
装置重量 — t — 約10

技術仕様

• 型式: GC-CQ1880UH
• 適用: 金剛線による磁性材料の多条切断
• 最大加工寸法: 180(W)×800(L)×160(H) (Double-Station)
• 切片厚さ範囲: 1–20 mm
• 最大ワイヤ速度: 2100 m/min
• 送り方向: 垂直上向き
• 送り速度: 0.1–9 mm/min
• ワイヤ直径: 0.10–0.25 mm
• 最大ワイヤ収納量: 50 km (0.10 金剛線)
• 外形寸法 (L×W×H): 約3200 × 1800 × 2900 mm
• 本体重量: 約10 t
• 構造: 鋳造ベッド；ダブルコーンによるローラー位置決め；サーボ同期直接駆動
• 安全/継続性: 停電時ゆっくり停止機能によりワイヤ切断リスクを低減
• エネルギー: 制動時のエネルギー回生モジュールを内蔵
• 性能: 金剛線の高い細線化能力と大きな単工程出力で薄片の安定性と厚片の効率を両立
