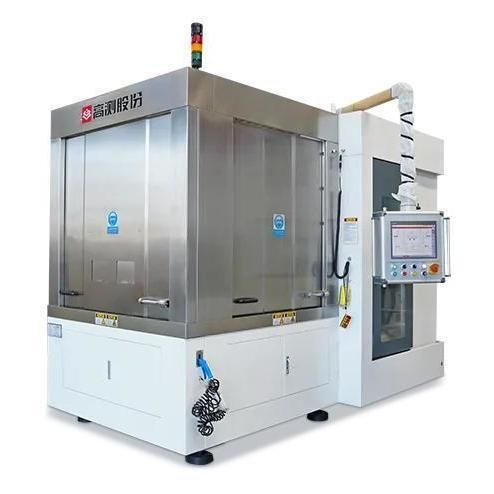

ダイアモンド ワイヤー切断機 GC-CQ1280UMマルチワイヤー金属用ボード
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- ダイアモンド ワイヤー, マルチワイヤー
- 切断材料
- 金属用
- 切断製品
- ボード
- 構成
- ダブルテーブル
- その他の特徴
- サーボ モーター
- X軸移動距離
800 mm
(31.5 in)- Y軸移動距離
160 mm
(6.3 in)- 最大切断高さ
120 mm
(4.7 in)- 最低切断高さ
1.5 mm
(0.06 in)- 切断速度
30 m/s
(98.425 ft/s)- 全長
2,700 mm
(106 in)- 高さ
2,950 mm
(116 in)- 重量
7,000 kg
(15,432.36 lb)
詳細
製品概要
技術仕様
最大加工サイズ：160(W)×800(L)×120(H) × 2ステーション（mm）
切片厚さ：1.5–20 mm
最大ワイヤ速度：1800 m/min
供給方向：上向き垂直
供給速度：0.1–9 mm/min
ワイヤ直径：0.12–0.25 mm
最大ワイヤ収納量：30 km（0.2 mm金剛線）
装置寸法（約）：2700(L)×1900(W)×2950(H) mm
装置重量（約）：7 t
主な仕様
- 磁性材料用の金剛線多本切断機。型式：GC-CQ1280UM。
- 鋳造ベッド、双錐面位置決めのローラ、サーボモータ同期ダイレクトドライブにより、高速回転時の主軸剛性と運転安定性を向上。
- 停電時の緩徐停止機能により、突発的な停電での切断線発生リスクを低減し、生産の連続性を確保。
- 主軸間隔が小さく切断ワイヤーの弓が低いためタイル製品の切断に適合；上方向垂直供給；2ステーション構成。
技術仕様
最大加工サイズ：160(W)×800(L)×120(H) × 2ステーション（mm）
切片厚さ：1.5–20 mm
最大ワイヤ速度：1800 m/min
供給方向：上向き垂直
供給速度：0.1–9 mm/min
ワイヤ直径：0.12–0.25 mm
最大ワイヤ収納量：30 km（0.2 mm金剛線）
装置寸法（約）：2700(L)×1900(W)×2950(H) mm
装置重量（約）：7 t
主な仕様
- 型式：GC-CQ1280UM
- 用途：金剛線による磁性材料の多本切断
- 構造：鋳造ベッド；双錐面位置決めローラ；サーボモータ同期ダイレクトドライブ
- 安全性：停電時の緩徐停止機能で切断線リスクを低減
- 加工能力：切片厚さ1.5–20 mm；最大ワイヤ速度1800 m/min
- ワイヤ仕様：直径0.12–0.25 mm；最大収納30 km（0.2 mmワイヤ基準）
- 寸法・重量：約2700×1900×2950 mm；約7 t
