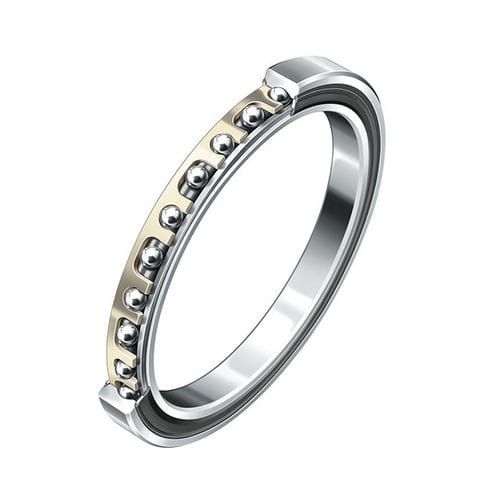

ボール状軸受 CS series
深溝薄切アンギュラコンタクト

ボール状軸受
ボール状軸受
ボール状軸受
お気に入りに追加する
商品比較に追加する


特徴

回転部品
ボール状
構造
深溝, 薄切, アンギュラコンタクト, 4点接触
素材
スチール製
その他の特徴
高精度, 小型
内径

最少: 25.4 mm (1 in)

最大: 635 mm (25 in)

外部の直径

最少: 34.9 mm (1.374 in)

最大: 685.8 mm (27 in)

最少: 4.7 mm (0.185 in)

最大: 25.4 mm (1 in)

詳細

薄肉ベアリングは、走行音が非常に小さく、高負荷容量の高精度な製品です。これらのベアリングは、非常に小さく、主に正方形の断面を持つ3つの異なる設計で提供されています。各シリーズでは、シャフトやハウジングの内径が大きくなっても、断面は一定です。そのため、これらの軸受は定断面(CS)軸受とも呼ばれています。この特徴は、標準化されたISOシリーズに記載されている従来の軸受と区別しています。 このように、大断面のものを段階的に選択することで、軸径を大きくすることなく、高負荷容量の軸受を使用することができます。薄型軸受を使用することで、非常に軽量でコンパクトな設計を実現できます。 薄肉玉軸受には、深溝玉軸受、4点接触玉軸受、アンギュラ玉軸受があります。これらの各設計は、様々なシリーズで提供されています。シリーズは断面サイズに対応しています。玉はシリーズに合わせてあります。

---
