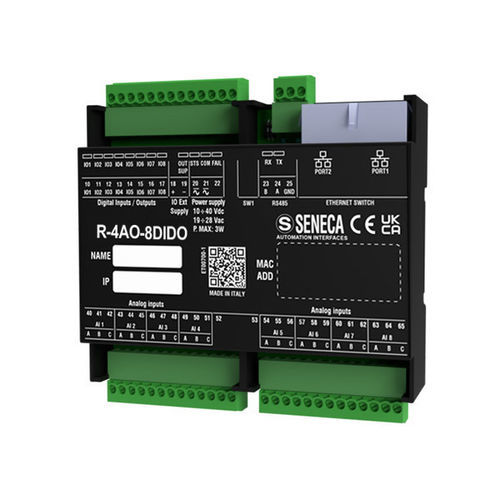

アナログ入出モジュール R-4AO-8DIDO-2

デジタルModbusイーサネット

4つのアナログ出力と8つのデジタル入出力チャンネルを備えたイーサネットモジュール。R-4AO-8DIDO混合デジタルモジュールは、ModBUS TCP-IPおよびModBUS RTUプロトコルを使用したRS485シリアル通信をサポートする2つの10/100 Mbpsイーサネットポートを備えています。Rシリーズのすべてのモデルと同様に、柔軟な配線、限られた設置スペース、高いI/O密度のアプリケーションの要件を満たすように設計されており、統合されたイーサネットネットワーキングを組み込んでいます。 R-4AO-8DIDOは、4つのアナログ出力と8つのデジタルチャンネルを提供し、それぞれがデジタル入力または出力として個別に構成可能です。構成は、HTML5サポートを備えたWebサーバーまたはDIPスイッチを介して行うことができます。モジュールのIPアドレス、MACアドレス、およびファームウェアバージョンは、Seneca Discovery Device（SDD）ツールを使用してLAN上で識別または構成できます。 モジュールは、障害バイパスを備えたイーサネットデイジーチェーンモードで接続でき、チェーン内のモジュール障害が発生した場合でもイーサネット接続を確保します。さらに、デバイスには高度な「ModBUSパススルー」機能があり、モジュールがModbus TCP-IPからRS485への要求をリダイレクトし、効果的にゲートウェイとして機能します。 技術仕様: - 電源: 10..40 Vdc; 19..28 Vac - 最大消費電力: 5.6 W - 最大絶縁: 1.5 kVac - ステータスインジケータ: 電源、入出力ステータス、STS（IPアドレス/DHCP）、RX/TX（RS485）、イーサネットTRF/LNK - 保護等級: IP20 - 動作温度: -25..+65°C - 寸法（WxHxD）: 106 x 90 x 32 mm - 重量: 170 g - ハウジング: Pc/ABS材料自己消火UL94-V0、黒色 - 接続: 3.5mmピッチ端子、ダブルRJ45コネクタ - 取り付け: DIN EN 60715レール、壁取り付け/パネル取り付け - プログラミング: 統合Webサーバー、DIPスイッチ - 特別機能: ダブルイーサネットデイジーチェーン接続、LAN障害バイパス、Modbusパススルー（TCP-IPからRS485）、SDDツールによるIP/MAC/ファームウェアの識別と構成 - インターフェース: 2xイーサネットポート（LAN障害バイパス）100 baseT RJ45 - 100 Mbps（TCP-IP）; 1x RS485ポート端子M23-M24-M25 - 115.200 bps（RS485） - プロトコル: ModBUS RTU、ModBUS TCP-IP、HTTP - イーサネット通信ケーブル: CAT5またはCAT5e非シールド - ModBUS通信: リピータなしで最大64ノード、最大速度115 kbps アナログ出力チャンネル: - チャンネル数: 4アナログ - タイプと範囲: 電圧（±10 V）または電流（0..20 mA） デジタル入出力チャンネル: - チャンネル数: 8デジタル入出力 - タイプと範囲: 入力=電圧: ONしきい値: > 11 V; OFFしきい値: < 4 V; Vmax: 24 V; インピーダンス: 9 kΩ 出力=MOSFET、PNP; 最大電圧/電流: 0.2 A; 12..24 V 標準: - 認証: CE - 認可と標準: EN61000-6-4、EN61000-6-2、EN61010-1
