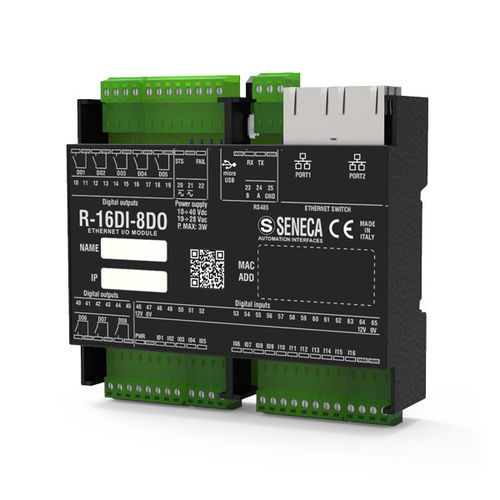

デジタル入出モジュール R-16DI-8DO

ModbusイーサネットUSB

R-16DI-8DOは、デュアル10/100MbpsイーサネットポートとフロントマイクロUSBプログラミングポートを備えたデジタルミックスドモジュールです。このツールは、柔軟な配線ニーズ、小さな設置スペース、イーサネット・ネットワーキングを組み込んだ高密度I/Oアプリケーション向けに設計されています。R-16DI-8DOは、32ビット積算計としても設定可能な16個のPNP/NPNデジタル入力と、最大30V/1Aのデジタルリレー出力8個を備えています。すべての積算値は不揮発性メモリ（FeRAM）に保存されます。このモジュールは、入力、出力、その他の低電圧回路を1.5kVacで絶縁しています。コンフィギュレーションは、専用ソフトウェアとHTML5対応のウェブサーバーで行うことができます。IPアドレス、MACアドレス、ファームウェアバージョンは、SDD(Seneca Discovery Device)ツールによりLANネットワーク上で識別、設定することができます。R-16DI-8DOは、ModBUS TCP-IPとModBUS RTUプロトコルによるRS485シリアル通信の両方をサポートします。R-16DI-8DOは、フォルトバイパスを使用したイーサネットデイジーチェーンモードで接続でき、チェーン内のモジュールが故障してもイーサネット接続を確保します。デジタル信号は、Peer to Peerモード（I/Oミラー機能）で1つまたは複数のモジュールに複製することができます。もう一つの高度な機能は "Modbus Passthrough "機能で、Modbus TCP-IPからの要求をRS485に迂回させることができます。 最大吸収電力 - 3 W 最大絶縁 - 1,5 kVac LEDステータスインジケータ - 電源 I/Oステータス STS（IP/DHCPアドレス） RX / TX (RS485経由のデータ送受信) イーサネット TRF / LNK 入力チャンネル - 16 DI タイプPNPインターナル/エスタナ、NPNインターナル/エスタナ内部 テンション: Soglia OFF / ON： 9 V
