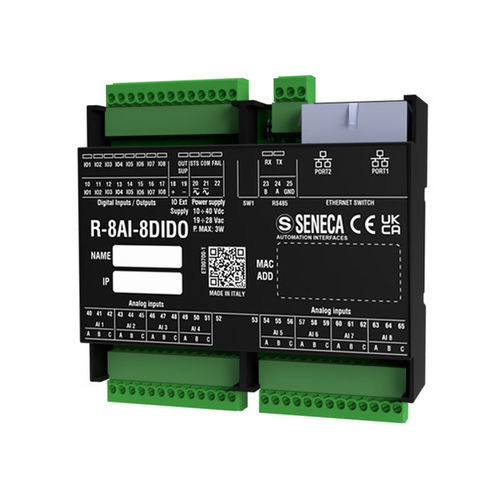

アナログ入出モジュール R-8AI-8DIDO-2

デジタルModbusイーサネット

8つのアナログ入力を備えたイーサネットモジュールで、24ビットADCと8つのデジタル入出力を備えています。R-8AI-8DIDOモジュールには、ModBUS TCP-IPおよびRS485通信をサポートする2つの10/100 Mbpsイーサネットポートが含まれています。柔軟な配線と高密度I/Oアプリケーション向けに設計されており、イーサネットネットワーキングを統合しています。モジュールは、8つの高解像度アナログ入力と8つのデジタルチャネルを提供し、入力または出力として構成可能です。構成は、WebサーバーまたはDIPスイッチを介して可能です。モジュールは、障害バイパス付きのイーサネットデイジーチェーンモードをサポートし、ゲートウェイ機能のためのModBUSパススルー機能を備えています。 技術仕様: - 電源: 10..40 Vdc; 19..28 Vac - 最大消費電力: 3 W - 最大絶縁: 1.5 kVac - ステータスインジケータ: 電源、I/Oステータス、STS、RX/TX、イーサネットTRF/LNK - 保護等級: IP20 - 動作温度: -25..+65°C - 寸法: 106 x 90 x 32 mm - 重量: 170 g - ハウジング: Pc/ABS、UL94-V0、黒 - 接続: 3.5mmピッチ端子、ダブルRJ45 - 取り付け: DIN EN 60715レール、壁/パネル - プログラミング: Webサーバー、DIPスイッチ - 特別機能: イーサネットデイジーチェーン、LAN障害バイパス、Modbusパススルー - インターフェース: 2xイーサネット（100 Mbps）、1x RS485（115.2 kbps） - プロトコル: ModBUS RTU、ModBUS TCP-IP、HTTP - イーサネットケーブル: CAT5/CAT5e非シールド - ModBUS通信: 最大64ノード、115 kbps - アナログ入力: 8チャネル、電圧/電流/熱電対/Pt100、24ビットADC - デジタルI/O: 8チャネル、構成可能、MOSFET PNP出力 - 認証: CE、EN61000-6-4、EN61000-6-2、EN61010-1
