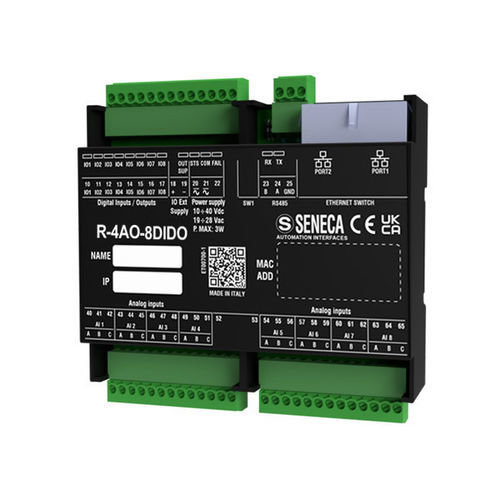

デジタル入出モジュール R-4AO-8DIDO-2-P

アナログイーサネットModbus TCP

製品概要: R-4AO-8DIDO Profinetデジタル混合モジュールは、柔軟な配線、限られた設置スペース、高密度I/Oアプリケーションのニーズを満たすために設計されており、統合されたネットワーク機能を備えています。2つの10/100 Mbpsイーサネットポートを備えたこのモジュールは、4つのアナログ出力と8つのデジタルチャネルを提供し、それぞれがデジタル入力または出力として個別に設定可能です。設定はHTML5サポートのあるウェブサーバーまたはDIPスイッチを介して可能です。 モジュールは、障害バイパス付きのイーサネットデイジーチェーンモードで接続でき、1つのモジュールが故障してもイーサネット接続の継続性を保証します。設定は、softPLC CODESYSやTiA Portal/Simatic Step7設計環境などのソフトウェアを通じて容易に行えます。 技術データ: - 電源: 10..40 Vdc; 19..28 Vac - 最大消費電力: 5.6 W - 最大絶縁: 1.5 kVac - ステータスインジケータ: 電源、入力/出力ステータス、STS（IPアドレス/DHCP）、イーサネットTRF/LNK（トランジットパケット/イーサネット接続） - 保護等級: IP20 - 動作温度: -25..+65°C - 寸法（WxHxD）: 106 x 90 x 32 mm - 重量: 170 g - ハウジング: 自己消火性Pc/ABS材料UL94-V0、黒色 - 接続: 3.5mmピッチ端子、ダブルRJ45コネクタ - 取り付け: DIN EN 60715レール、壁面/パネル取り付け - プログラミング: 統合ウェブサーバー、DIPスイッチ - 特別機能: ダブルイーサネットデイジーチェーン接続、LAN障害バイパス（電源障害時のデバイスの2つのイーサネットポート間のアクティブ接続） - インターフェース: 2つのイーサネットポート（LAN障害バイパス機能付き）100 baseT RJ45 - 100 Mbps（TCP-IP） - プロトコル: Profinet IO - デバイス間のイーサネット通信ケーブル: CAT5またはCAT5e非シールド - ModBUS通信: リピータなしで最大64ノード、最大速度115 kbps アナログ出力チャネル - チャネル数: 4アナログ - タイプと範囲: 電圧（±10 V）または電流（0..20 mA） デジタル入力/出力チャネル - チャネル数: 8デジタル入力/出力 - タイプと範囲: 入力 = 電圧: ONしきい値: > 11 V; OFFしきい値: < 4 V; Vmax: 24 V; インピーダンス: 9 kΩ 出力 = MOSFET, PNP; 最大電圧/電流: 0.2 A ; 12..24 V - チャネルごとの更新時間: 4 ms 標準 - 認証: CE - 規格: EN61000-6-4, EN61000-6-2, EN61010-1 主な特徴 / 技術仕様: - 4つのユニバーサルアナログ出力と8つのデジタル入力/出力チャネルを備えたProfinet IOモジュール - 柔軟な配線と高密度I/O - 障害バイパス付きイーサネットデイジーチェーン - ウェブサーバー（HTML5）またはDIPスイッチを介した設定 - softPLC CODESYSおよびTiA Portal/Simatic Step7をサポート - 電源: 10..40 Vdc; 19..28 Vac - 最大消費電力: 5.6 W - 動作温度: -25..+65°C - 保護等級: IP20 - 寸法: 106 x 90 x 32 mm - 重量: 170 g - ハウジング: Pc/ABS UL94-V0、黒 - 取り付け: DINレール、壁またはパネル - 4つのアナログ出力（±10 Vまたは0..20 mA） - 8つのデジタルI/O（個別に設定可能） - CE認証、EN61000-6-4, EN61000-6-2, EN61010-1
