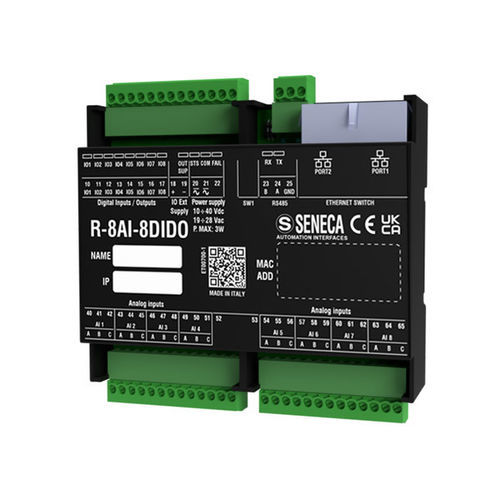

アナログ入出モジュール R-8AI-8DIDO-2

デジタルイーサネットLAN

8つのアナログ入力を備えたイーサネットモジュールで、24ビットADCと8つのデジタル入力/出力を備えています。R-8AI-8DIDOモジュールには、ModBUS TCP-IPおよびRS485通信をサポートする2つの10/100 Mbpsイーサネットポートが含まれています。柔軟な配線、限られた設置スペース、高密度I/Oアプリケーション向けに設計されており、イーサネットネットワーキングを統合しています。 このモジュールは、8つの高解像度（24ビット）アナログ入力と8つのデジタルチャネルを提供し、入力または出力として構成できます。構成は、HTML5サポートを備えたWebサーバーまたはDIPスイッチを介して可能です。IPアドレス、MACアドレス、ファームウェアバージョンは、Seneca Discovery Device（SDD）ツールを使用して管理できます。 モジュールが故障しても接続性を確保するために、フォールトバイパスを備えたイーサネットデイジーチェーンモードをサポートしています。高度な「ModBUS Passthrough」機能により、Modbus TCP-IPリクエストをRS485にリダイレクトし、ゲートウェイとして機能します。 技術仕様: - 電源: 10..40 Vdc; 19..28 Vac - 最大消費電力: 3 W - 最大絶縁: 1.5 kVac - ステータスインジケータ: 電源、入力/出力ステータス、STS（IPアドレス/DHCP）、RX/TX（RS485）、イーサネットTRF/LNK - 保護等級: IP20 - 動作温度: -25..+65°C - 寸法（WxHxD）: 106 x 90 x 32 mm - 重量: 170 g - ハウジング: Pc/ABS素材自己消火UL94-V0、黒色 - 接続: 3.5mmピッチ端子、ダブルRJ45コネクタ - 取り付け: DIN EN 60715レール、壁取り付け/パネル取り付け - プログラミング: 統合Webサーバー、DIPスイッチ - 特別機能: ダブルイーサネットデイジーチェーン接続、LANフォールトバイパス、Modbus Passthrough（TCP-IPからRS485）、SDDツールによるIP/MAC/ファームウェアの識別と構成 - インターフェース: 2xイーサネットポート（LANフォールトバイパス）100 baseT on RJ45 - 100 Mbps（TCP-IP）; 1x RS485ポート端子M23-M24-M25 - 115.200 bps（RS485） - プロトコル: ModBUS RTU、ModBUS TCP-IP、HTTP - イーサネット通信用ケーブル: CAT5またはCAT5e非シールド - ModBUS通信: リピータなしで最大64ノード、最大速度115 kbps アナログ入力チャネル: - チャネル数: 8アナログ - タイプと範囲: 電圧: -30 V ÷ +30 V; -150 mV ÷ +150 mV; 電流: -24 mA ÷ +24 mA; 熱電対: J、K、T、E、N、R、S、B、L; サーミスタPt100 on AI1: -200 °C ÷ +650 °C（冷接合補償のみ） - ADC解像度: 24ビット デジタル入力/出力チャネル: - チャネル数: 8デジタル入力/出力 - タイプと範囲: 入力=電圧: ONしきい値: > 11 V; OFFしきい値: < 4 V; Vmax: 28 V; インピーダンス: 9 kΩ; 出力= MOSFET、PNP; 最大電圧/電流: 0.2 A ; 9..28 V 標準: - 認証: CE - 認可と標準: EN61000-6-4、EN61000-6-2、EN61010-1
