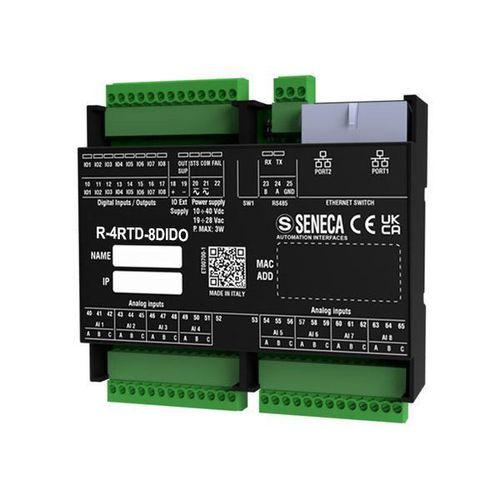

デジタル入出モジュール R-4RTD-8DIDO-2

イーサネットRS-485LAN

製品概要:R-4RTD-8DIDOミックスド・デジタル・モジュールは2つの10/100Mbpsイーサネット・ポートを装備し、Modbus TCP/IPとModbus RTUプロトコルによるRS-485シリアル通信の両方をサポートします。Rシリーズの全モデルと同様に、柔軟な配線要件、限られた設置スペース、統合イーサネットネットワーキングによる高I/O密度アプリケーションに対応するよう設計されています。R-4RTD-8DIDOは、4つの熱抵抗入力と8つのデジタルチャンネルを備えており、それぞれをデジタル入力またはデジタル出力として個別に設定できます。設定はHTML5対応のウェブサーバーまたはDIPスイッチで行います。モジュールに関連するIPアドレス、MACアドレス、およびファームウェア・バージョンは、SDD（Seneca Discovery Device）ツールを使用してLAN上で識別または設定できます。モジュールは、チェーン内のモジュールが故障した場合でもイーサネット接続を確保するフォルトバイパスを備えたイーサネット・デイジーチェーン・モードで接続できます。さらに、モジュールはModbus TCP-IPからRS485へのリクエストをリダイレクトし、ゲートウェイとして機能します。技術データ:電源10...40 Vdc; 19...28 Vac最大消費電力3 WI絶縁1.5 kVacマルチウェイ、RTD入力間でもLEDステータスインジケーター電源入力/出力ステータスSTS (IPアドレス/DHCP)RX/TX (RS485でのデータ受信/送信)イーサネットTRF/LNK (パケット転送/イーサネット接続)保護等級IP20動作温度-25..+65°C保存温度-30...+85°C湿度10...90%結露なし外形寸法(WxHxD)106 x 90 x 32 mm重量170 g筐体PC / ABS自己消火性UL94-V0材質、黒色接続3.5 mmピッチ端子台、最大電線断面積1.5 mm²2x イーサネット 100Base-T ポート（RJ45）1x RS485 ポート（端子）設置DIN レール EN 60715、壁掛け/パネルマウントプログラミング統合WebサーバーDIPスイッチ特殊機能デュアルイーサネットデイジーチェーンLANフォールトバイパス最大32ピアツーピアルール（I/Oミラー）周波数測定付きカウンタModbusパススルー（TCP-IP to RS485）データメモリカウンタバックアップ用FeRAM認証CE、UKCARTD INPUTSチャンネル数4独立RTDタイプおよびレンジPT100（EN 60751/A2、ITS-90）、-200..+650°CTP500 (EN 60751/A2、ITS-90), -200..+750°CTP1000 (EN 60751/A2、ITS-90), -200..+210°CNI100 (DIN 43760), -60..+250°CCU50 (GOST 6651-2009), -180..+200°CCU100 (GOST 6651-2009), -180..+200°CNI120（DIN 43760）, -60..+250°CNI1000（DIN 43760）, -60..+250°CADC24-bitDIGITAL INPUTS/OUTPUTSチャンネル数8設定可能デジタル入力/出力タイプおよび範囲電圧：ONスレッショルド：オフしきい値：> 11 VdcIEC61131-2準拠タイプ3MOSFET、PNP；最大電圧/電流：0.2 A;12～24Vdcカウンタ8個の保持型32ビットカウンタ、最大周波数20HzCOMMUNICATIONインターフェース2xイーサネット・ポート（LANフォールト・バイパス機能付き）100Base-T、RJ451x RS485ポート（ターミナル）速度最大115、200bps（RS485）/100Mbps（TCP-IP）プロトコルModBUS RTU、ModBUS TCP-IP、httpイーサネット通信ケーブル非シールドCAT5またはCAT5eModBUS通信リピータなしで最大128ノード、最大速度115kbps主な特長/技術仕様：4つのRTD（熱抵抗）入力8つの設定可能なデジタル入力/出力デュアル10/100 Mbpsイーサネットポート（デイジーチェーン、フォールトバイパス）RS-485シリアルポート（Modbus RTU）Modbus TCP/IPおよびModbus RTUプロトコル対応統合ウェブサーバー（HTML5）およびDIPスイッチ設定ピアツーピアI/Oミラーリング（最大32ルール）周波数測定付き保持カウンタ広い動作温度：-25..+65°CDINレールまたは壁/パネルマウントCE、UKCA認定
