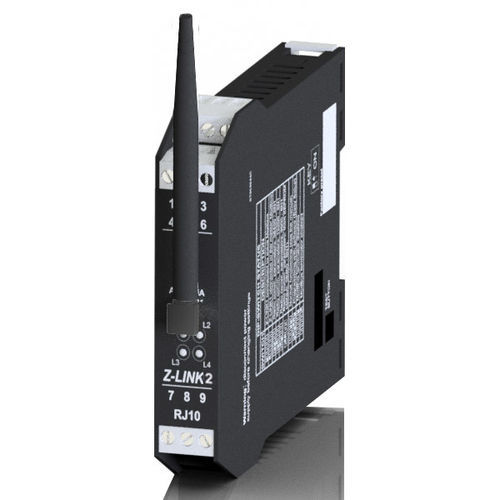

UHF用ラジオモジュール Z-LINK2-LO

LoRa

製品説明: Z-LINK2は、ModBUS RTUプロトコルで動作する通信の透明な無線リモネタイズのために設計された869 MHzの無線デバイスで、LoRa（ロングレンジ）伝送技術の物理層を活用しています。Z-LINK2は、UHF無線モデムに基づくZ-PCシリーズI/OモジュールとModBUSデバイス間の通信を可能にします。CEI EN 60715オメガレールバスを介した電源とシリアルバスの簡単な配線が特徴です。モジュールはDIPスイッチまたはEASY SETUP PCソフトウェアを介して簡単に設定できます。また、2つのシリアルポート（1 RS232、1 RS485）と、通信と電源の間の1,500 Vの絶縁レベルを備えています。ETSI標準およびAES 128ビット動的データ暗号化プロトコルに準拠しており、Z-LINK2はブリッジ、リピーター、リモートI/Oモードで、ポイントツーポイントおよびポイントツーマルチポイント接続で動作できます。LoRa技術により、無線モデムは高いカバレッジ（外部アンテナで最大1 km）、25 mWの送信電力、強化された干渉耐性、高感度を実現できます。 注意: A-GSM-MGアンテナは必須のアクセサリではありませんが、信号品質を向上させるために強く推奨されます。この製品は、以前の世代の無線モデムとは互換性がありません。 技術データ: - 電源: 10..40 Vdc; 19..28 Vac - LEDステータスインジケータ: 電源、バス経由のデータ送信、無線経由のデータ送信、インストールテスト - 絶縁: 1,500 Vac - ホットスワッピング: はい - 動作帯域: G3、付録1、h1.7 ERC 70-03（中心帯域869.525MHz） - 変調: LoRa®（CSS変調 - チャープスペクトラム拡散） - 暗号化: AES 128ビット - インターフェース: N°1 RS232、N° 1 RS485 - プロトコル: ModBUS RTU、LoRa（Z-LINK2-LO、物理層） - 出力電力（送信機）: 25 mW - 受信機（タイプ）: クラス2 - 接続: 取り外し可能な3ウェイスクリュー端子、5mmピッチ - DINレール46277用リアコネクタIDC10 - 標準SMAアンテナフロント用コネクタ - フロントマイクロUSB - 動作モード: ブリッジ、リモートIO、IOリピーター - プログラミング: EASY SETUP、DIPスイッチ - カバレッジ: オープンフィールドで最大1,000 m - 寸法: 17.5 x 100 x 112 mm - 動作温度: -20..+65°C - 重量: 110 g - ハウジング: PA6、黒色 - 取り付け: 35mm DINレールIEC EN60715に垂直に取り付け 出荷および輸出情報: - 製品コード: Z-LINK2-LO - 総重量（kg）: 0.16 - 原産地: IT - CN（統合品目分類）: 85176200 - ECCN: 5A991 主な特徴 / 技術仕様: - 869 MHz LoRa無線モデム - RS232およびRS485インターフェース - ModBUS RTUプロトコルをサポート - LoRa（ロングレンジ）伝送技術 - CEI EN 60715オメガレールバスを介した簡単な配線 - DIPスイッチまたはEASY SETUP PCソフトウェアを介して設定可能 - 通信と電源の間の絶縁: 1,500 V - ETSI準拠、AES 128ビット暗号化 - ブリッジ、リピーター、リモートI/Oモード - ポイントツーポイントおよびポイントツーマルチポイント接続 - カバレッジ最大1 km（外部アンテナ使用時） - 送信電力: 25 mW - 高い干渉耐性と感度 - 寸法: 17.5 x 100 x 112 mm - 動作温度: -20..+65°C - 重量: 110 g - DINレール取り付け
