アナログ入出モジュール R-4RTD-8DIDO-2

デジタルModbusイーサネット

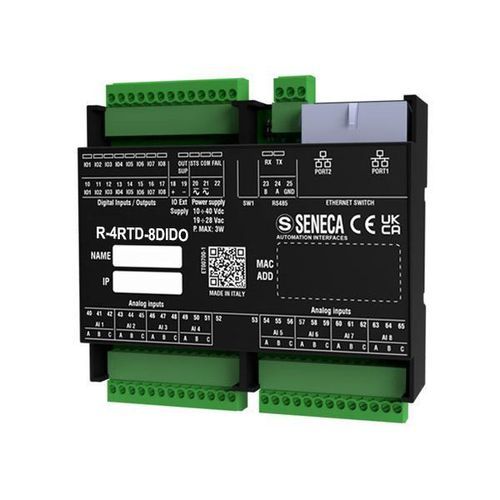

サーミスタ入力4つとデジタル入出力8つを備えたイーサネットモジュール R-4RTD-8DIDO混合デジタルモジュールは、10/100 Mbpsのイーサネットポートを2つ備え、Modbus TCP/IPおよびRS-485シリアル通信をModbus RTUプロトコルでサポートしています。Rシリーズのすべてのモデルと同様に、柔軟な配線要件、限られた設置スペース、および統合されたイーサネットネットワーキングを備えた高密度I/Oアプリケーションに対応するよう設計されています。R-4RTD-8DIDOは、4つのサーミスタ入力と8つのデジタルチャネルを提供し、それぞれをデジタル入力または出力として個別に構成できます。構成は、HTML5サポート付きのWebサーバーまたはDIPスイッチを介して行われます。モジュールに関連付けられたIPアドレス、MACアドレス、およびファームウェアバージョンは、SDD（Seneca Discovery Device）ツールを使用してLAN上で識別または構成できます。 モジュールは、障害バイパス付きのイーサネットデイジーチェーンモードで接続でき、チェーン内のモジュールが故障してもイーサネット接続を確保します。さらに、デバイスには高度な「ModBUS Passthrough」機能があり、モジュールがModbus TCP-IPからRS485への要求をリダイレクトし、実質的にゲートウェイとして機能します。サーミスタ入力4つとデジタル入出力8つを備えたイーサネットモジュール。 技術仕様: - 電源: 10..40 Vdc; 19..28 Vac - 最大消費電力: 3 W - 絶縁: 1.5 kVac マルチウェイ、RTD入力間も含む - LEDステータスインジケーター: 電源、入出力ステータス、STS（IPアドレス / DHCP）、RX / TX（RS485でのデータ受信/送信）、Ethernet TRF / LNK（パケットトランジット / イーサネット接続） - 保護等級: IP20 - 動作温度: -25..+65°C - 保管温度: -30..+85°C - 湿度: 10..90% 非結露 - 寸法（幅x高さx奥行）: 106 x 90 x 32 mm - 重量: 170 g - エンクロージャー: PC / ABS 自己消火 UL94-V0 材料、黒色 - 接続: 3.5 mm ピッチ端子台、最大ワイヤー断面積 1.5 mm²; 2x Ethernet 100Base-T ポート RJ45; 1x RS485 ポート端子 - 設置: DINレール EN 60715、壁/パネル取り付け - プログラミング: 統合Webサーバー、DIPスイッチ - 特別機能: デュアルイーサネットデイジーチェーン、LAN障害バイパス、最大32のピアツーピアルール（I/Oミラー）、周波数測定付きカウンター、Modbus Passthrough（TCP-IPからRS485） - データメモリ: カウンターバックアップ用FeRAM - 認証: CE, UKCA RTD入力 - チャネル数: 4つの独立したRTD - タイプと範囲: - PT100 (EN 60751/A2, ITS-90), -200..+650°C - PT500 (EN 60751/A2, ITS-90), -200..+750°C - PT1000 (EN 60751/A2, ITS-90), -200..+210°C - NI100 (DIN 43760), -60..+250°C - CU50 (GOST 6651-2009), -180..+200°C - CU100 (GOST 6651-2009), -180..+200°C - NI120 (DIN 43760), -60..+250°C - NI1000 (DIN 43760), -60..+250°C - ADC: 24ビット デジタル入出力 - チャネル数: 8つの構成可能なデジタル入出力 - タイプと範囲: 電圧: ONしきい値: > 11 Vdc; OFFしきい値: < 4 Vdc; Vmax: 24 Vdc; インピーダンス: 9 kΩ; IEC61131-2タイプ3に準拠; MOSFET, PNP; 最大電圧/電流: 0.2 A; 12 ÷ 24 Vdc - カウンター: 8つの保持32ビットカウンター、最大周波数20 Hz 通信 - インターフェース: 2x Ethernetポート（LAN障害バイパス機能付き）100Base-T RJ45; 1x RS485ポート端子 - 速度: 最大115,200 bps（RS485）/ 100 Mbps（TCP-IP） - プロトコル: ModBUS RTU, ModBUS TCP-IP, http - イーサネット通信ケーブル: シールドなしCAT5またはCAT5e - ModBUS通信: リピーターなしで最大128ノード、最大速度115 kbps
