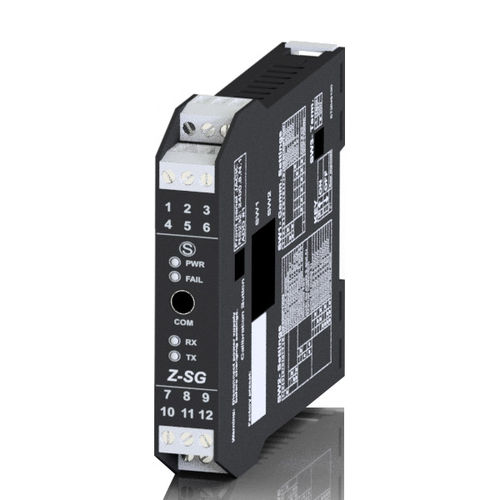

アナログ入力モジュール Z-SG

デジタルRS-485Modbus RTU

Z-SGはストレインゲージ信号変換器です。Modbus-RTUシリアル・プロトコルまたはアナログ出力により、6線式または4線式の測定が可能です。感度は1～64mV/V、整数値はDIPスイッチで設定可能、実数/整数値はフロントパネルのmicroUSBポート経由でデバイスに接続しソフトウェアで設定。Modbusレジスタ/デジタル出力による安定した重量表示。デジタル入力/Modbusレジスタ/Modbusコマンドによる揮発性/不揮発性メモリへの風袋のリモート書き込み。Z-PC-DINAL2-17.5、Z-PC-DIN2-17.5、Z-PC-DIN8-17.5はModbusコンフィギュレーションに必須のアクセサリです。 消費電力 - 2.5 W 絶縁 - 1.500 Vac a 3 vie 精度クラス - 0.01 ステータスLED - 電源 エラー Txデータ Rxデータ 接続 - 最大2.5 mm²までの導体用着脱式ネジ端子 フロントパネルにMicroUSBポート インターフェース - RS485 2線式、最大速度115.200 bps 対応プロトコル - ModBUS RTUスレーブ 入力チャンネル - 最大4個（350Ω）または8個（1,000Ω）のひずみゲージ式ロードセル読み取り（および電源供給）用アナログチャンネル×1、4線または6線接続、等価インピーダンス87Ω 1DI風袋校正または重量しきい値 出力チャンネル - 正味重量を電流（0～20, 4～20 mA）または電圧（0～5, 0～10 V）で1アナログ再送信チャンネル； 1DO風袋較正または重量しきい値 測定／診断 - 感度：1～64 mV/V 分解能 - 24ビット 熱ドリフト - 25 ppm/K データ - 設定パラメータ用EEPROM、保持時間40年 プログラミング - プラグ＆プレイ・コンフィギュレーター（EASY SETUP） システム・ソフトウェア（Z-NET4） DIPスイッチ
