2材料プラスチック射出成形金型

ホットランナーマルチキャビティ技術部品用

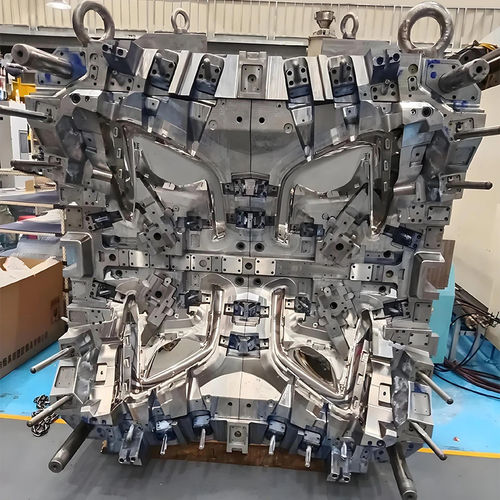

自動車の照明カバーのための注文のプラスチック注入型 金型キャビティ: 1+1 Cav 金型鋼：NAK80 金型規格ハスコ ゲート：ホットランナー 金型寿命：50万ショット 部品材料PC プラスチック自動車照明シェル射出成形金型設計 金型設計では、金型流動解析によりゲートシステムを最適化し、2点開放型ホットランナーシステムを採用し、効率的なプラスチック射出工程を確保しました。金型設計の面では、ホットノズル領域とそれに対応する移動金型領域に特別な注意を払い、冷却流路を綿密に設計してホットノズル領域の冷却効果を高め、糸引き、絞り、ゲート残量過多などの問題を防止しました。スライダーの設計では、安定性、信頼性、コストパフォーマンスの観点から、機械的な駆動構造を優先しました。 自動車フロントランプのハウジングに要求される高い寸法精度に対応するため、正確な金型温度制御システムを設計しました。縦型ウォーターパイプ＋分割型ウォーターウェル」の組み合わせにより、均一かつ急速な冷却を実現し、生産効率を大幅に向上させ、射出サイクルを約40秒に制御することに成功しました。 大型の自動車用射出成形金型では、排気システムの設計が非常に重要です。排気構造の設計が不適切な場合、プラスチック部品の品質に重大な影響を及ぼし、不完全充填、空気の閉じ込め、射出困難、焼け跡などの欠陥につながります。そのため、自動車のフロントランプハウジングのような内部機能部品については、排気システムの合理的な設計を特に重視しています。
