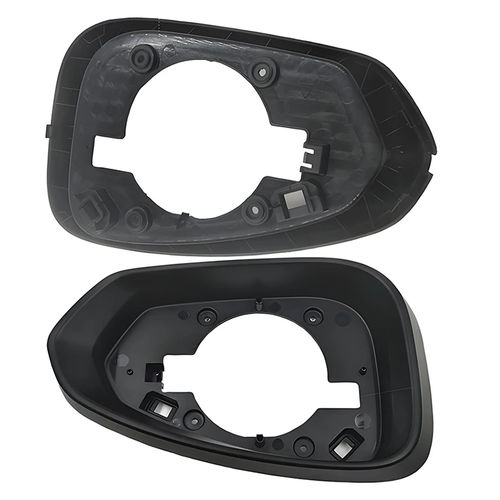

プラスチック製自動車リアビューハウジング金型設計 金型キャビティ - 1+1キャビティ 金型鋼 - 718H 金型規格 - LKM ゲート - コールドランナー 金型寿命 - 200,000ショット 部品材料 - ABS 自動車リアビューハウジング金型の設計は、プラスチック部品の最大外形をパーティング面として考慮する必要があり、上部は一体型キャビティ、下部は一体型コアで、複数の小さなインサートが埋め込まれています。横の部分はスライダーコア抜き機構を設計する必要があり、コア側の補強リブ部分はアングルリフターコア抜き構造を設計する必要がある。設計のハイライトは以下の通り： 流線型の表面デザイン：自動車用バックミラーハウジングの外面は、複雑な形状の流線型の表面となっており、他のほとんどの表面は曲面で構成されている。このデザインにより、外観がより美しくなります。 高い衝撃強度と良好な外観特性：プラスチック部品の素材には、総合性能に優れ、高い衝撃強度と良好な外観特性を持つエンジニアリングプラスチックABSを採用。 複数の補強リブ設計：ハウジングの中央には複数の補強リブがあり、シェルの強度と剛性を高めています。
