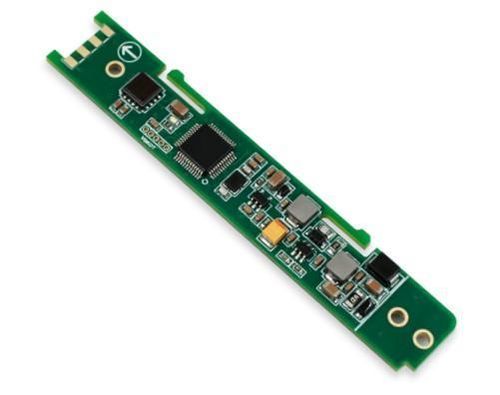

2軸傾斜センサ HTS3D

RS-485高精度

製品紹介
HTS3DはRUICOM Technologyが開発した2軸傾斜センサーで、基礎掘削の傾斜監視や橋梁点検などの産業技術分野向けです。HTSシリーズの安定性を継承しつつ、精度、温度ドリフト特性、長期安定性（0.01°以内で制御可能）を向上させています。内蔵の5次フィルタと2軸重力合成アルゴリズムによりロールとピッチを算出します。各製品は出荷前に多軸ターンテーブルで校正され、交差軸誤差を補正し大範囲での相互干渉を低減します。

主な特徴

• 2軸傾斜測定（X・Y）
• 測定範囲 ±85°
• 測定精度 0.01° (@25°C)
• 分解能 0.001°
• 5次フィルタ内蔵および2軸重力合成
• 工場出荷時ターンテーブル校正による交差軸補正
• RS485出力・バス保護回路内蔵
• 多段電源調整および過電圧/過電流保護
• 長期ドリフト制御を考慮した産業環境向け設計

性能

• 測定範囲：±85°
• 測定軸：2軸（X、Y）
• 分解能：0.001°
• 測定精度（@25°C）：0.01°
• 長期安定性：0.01°
• ゼロ点温度係数（-40～85°C）：±0.0002 °/°C
• 感度温度係数（-40～85°C）：≤50 ppm/°C
• 電源立ち上がり時間：1 s
• 応答帯域幅：5 Hz
• 出力信号：RS485
• 電磁両立性：EN61000およびGBT17626準拠
• 絶縁抵抗：≥100 MΩ
• 耐衝撃性：100 g @ 11 ms（3軸、ハーフサイン）
• 耐振動性：10 grms、10–1000 Hz
• 重量：≤10 g（ケーブル除く）

注意事項

• 1）分解能：有効測定範囲内で識別可能な最小の角変化。
• 2）測定精度：線形性、再現性、ヒステリシス、ゼロ点オフセットおよび交差軸感度を含む標準周囲温度での総合評価。
• 3）長期安定性：常温で1年間連続動作した場合の最大値と最小値の出力差。
• 4）ゼロ点温度係数：基準の常温に対する定格動作温度範囲内での温度変化に対するゼロ点オフセット変化の比率。
• 5）感度温度係数：定格温度範囲内での温度変化に伴うフルスケール出力の安定性指標。

製品寸法
寸法図および画像は製品ページにてご確認ください。

技術仕様

• 型番：HTS3D
• 測定範囲：±85°
• 測定軸：2軸（X、Y）
• 分解能：0.001°
• 測定精度（@25°C）：0.01°
• 長期安定性：0.01°
• ゼロ点温度係数（-40～85°C）：±0.0002 °/°C
• 感度温度係数（-40～85°C）：≤50 ppm/°C
• 電源立ち上がり時間：1 s
• 応答帯域幅：5 Hz
• 出力信号：RS485
• 電磁両立性：EN61000およびGBT17626準拠
• 絶縁抵抗：≥100 MΩ
• 耐衝撃性：100 g @ 11 ms（3軸、ハーフサイン）
• 耐振動性：10 grms、10–1000 Hz
• 重量：≤10 g（ケーブル除く）
