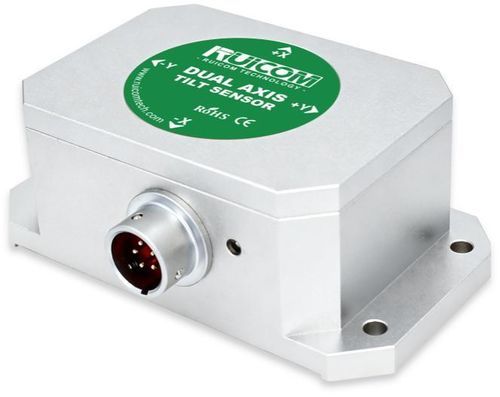

単軸傾斜センサ HTS6

2軸CANopen堅牢性

製品概要
RUICOM Technology の HTS6-CANopen 傾斜センサーは、STS シリーズの安定性をベースに測定精度と温度ドリフト補正を向上させた製品です。高精度16ビット A/D 差動コンバータと5次デジタルフィルタを内蔵し、水平方向に対する傾斜・ピッチ角を測定します。CANopen インターフェースにより工業用プロトコルでの統合が容易です。内蔵の高精度デジタル温度センサーでリアルタイムの温度ドリフト補正が可能（温度出力はオプション）。標準応答周波数は50 Hz（高周波はカスタム対応）。産業機器向けの耐ノイズ・耐環境設計です。

主な特長

• 広電源入力: DC 9–36 V
• CANopen 出力（産業プロトコル対応）
• 分解能: 0.001°
• 測定レンジ選択可能: ±1°〜±35°（例: ±10°, ±35°）
• 単軸または二軸構成
• 温度ドリフト補正用の内蔵温度センサー（温度出力はオプション）
• 出力レート設定可能: 5 / 15 / 35 / 50 Hz（標準 50 Hz、上位周波数はカスタム対応）
• 保護等級: IP67；EMC 規格 EN61000 および GBT17626 準拠

性能パラメータ

• 測定レンジ: 選択可能（例: ±10°, ±35°）
• 測定軸: 単軸 / 二軸
• 分解能: 0.001°
• 測定精度 (@25°C): 小レンジ 0.005° / 大レンジ 0.01°
• 長期安定性: 0.01° / 0.02°（レンジによる）
• ゼロ点温度係数 (-40–85°C): ±0.002°/°C
• 感度温度係数 (-40–85°C): ≤50 ppm/°C
• 電源投入起動時間: 0.5 s
• 応答周波数: 20 Hz（出力は最大 50 Hz まで設定可能）
• 出力信号: CANopen
• EMC: EN61000 および GBT17626 準拠
• MTBF: ≥99,999 時間
• 絶縁抵抗: ≥100 MΩ
• 耐衝撃: 100 g @ 11 ms、三軸（半正弦）
• 耐振動: 10 grms、10–1000 Hz
• 保護等級: IP67
• 配線: 標準 2 m シールドケーブル、7P × 6.8 mm 航空コネクタ；耐摩耗・広温度対応；ケーブル重量 ≤110 g
• 質量: ≤250 g（ケーブル除く）

製品寸法
詳細な寸法図は製品ページの図面をご参照ください（製品寸法図を参照）。

技術仕様

• 型番: HTS6
• 測定レンジ: 選択可能（±1°〜±35°）
• 測定軸: 単軸 / 二軸
• 分解能: 0.001°
• 精度 (@25°C): 0.005° / 0.01°
• 長期安定性: 0.01° / 0.02°
• ゼロ点温度係数: ±0.002°/°C (-40–85°C)
• 感度温度係数: ≤50 ppm/°C (-40–85°C)
• 応答周波数: 20 Hz（出力は最大 50 Hz まで設定可）
• 出力: CANopen
• 電源: DC 9–36 V
• EMC: EN61000 / GBT17626
• MTBF: ≥99,999 時間
• 絶縁抵抗: ≥100 MΩ
• 衝撃: 100 g @ 11 ms（3軸、半正弦）
• 振動: 10 grms（10–1000 Hz）
• 保護: IP67
• ケーブル: 2 m シールド、7P × 6.8 mm 航空コネクタ（標準）
• 重量: ≤250 g（ケーブル除く）

主な用途

• プラットフォームやシャーシの姿勢監視
• 産業用オートメーションおよび機械のアライメント
• ロボティクスおよび安定化システム
• 海事・オフショアの傾斜監視
• 建設機械およびレベリングシステム
• 航空宇宙の試験台および地上装置
