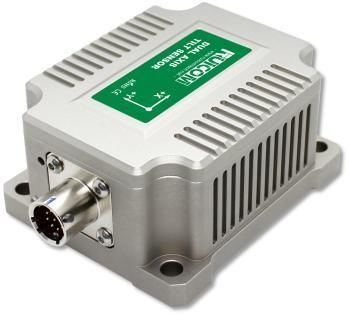

装置監視用振動センサー VTS6D

予防保守メンテナンス用難条件向け予防保守用

製品紹介
VTSはRUICOM Technologyが開発した高精度の産業用振動・傾斜角測定センサーです。出荷前に全温度域での較正補正および安定性試験を実施し、さまざまな環境下での信頼できる測定性能を確保しています。内蔵の高速フーリエ変換（FFT）アルゴリズムにより、0.5〜20 Hzの帯域の機械振動を検出し、周波数解析を通じてピーク速度および最大変位振幅を算出できます。産業用インターフェース（RS485 / RS422 / RS232）およびMODBUSプロトコルに対応しています。リアルタイム監視、記録、詳細解析が可能な専用データ解析ソフトを提供します。非接触取り付け設計により、対象面にねじで確実に取り付けられ、自動水平傾斜角計算で展開効率を向上させます。優れた電磁両立性（EMC）と機械的耐衝撃性能により、衛星通信車両、特殊指揮車両、レーダーアンテナ車両など、要求の厳しい移動プラットフォームや複雑な環境に適しています。

主な特長

• 高精度の傾斜計および振動センサー
• 振動解析用内蔵FFTアルゴリズム（0.5〜20 Hz）
• 二軸（XY）傾斜測定
• 高分解能・高精度（分解能 0.0005°、精度 0.001°）
• 水平/垂直いずれの取り付けも選択可能
• 多様な産業用インターフェース：RS485 / RS232 / RS422、MODBUS対応
• 優れたEMC性能と機械的耐衝撃性を備えた堅牢設計

用途

• 高級移動プラットフォームの姿勢測定（衛星通信車両、特殊指揮車両、レーダーアンテナ車両）
• 産業用振動監視および診断
• 過酷環境での高精度傾斜/レベル監視

技術仕様

• Model: VTS6D
• 測定範囲：±10°
• 測定軸：XY（二軸）
• 分解能：0.0005°
• 測定精度：0.001°
• ゼロ温度係数：0.0003°/°C
• 感度温度係数：≤50 ppm/°C
• 起動時間：<0.5 s
• 応答周波数：20 Hz
• 出力レート：設定可能 5 Hz / 10 Hz / 25 Hz / 35 Hz / 50 Hz / 100 Hz
• 出力信号／インターフェース：RS485 / RS232 / RS422（オプション）
• 通信プロトコル：産業用MODBUS対応
• EMC：EN61000およびGBT17626準拠
• MTBF：≥98,000 時間
• 絶縁抵抗：≥100 MΩ
• 耐衝撃：100 g @ 11 ms（3軸、半正弦）
• 耐振動：10 grms / 10 ~ 1000 Hz
• 保護等級：IP67
• ケーブル：標準1 m、耐摩耗・広温度対応のシールドケーブル、航空コネクタ付；重量 ≤150 g
• 重量：≤425 g（ケーブル除く）
• 振動検出能力：0.5〜20 Hzの機械振動を検出し、周波数解析によりピーク速度と最大変位振幅を算出
