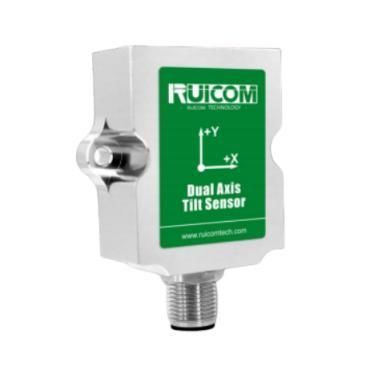

2軸傾斜センサ LTS6

XY軸CANMEMS

主な特長

• 6種類の取り付け方法
• 分解能 0.1°
• 出力：CAN2.0B
• 高い耐振性能 >2000g
• 保護等級 IP67

製品概要
LTS6シリーズは、新世代の小型動的測定型MEMS傾斜センサーで、動くプラットフォームの姿勢を安定して測定できます。二重チャンネルの重力傾斜ユニットで静的な重力加速度を測定し、水平方面に対する傾斜角（ロール）とピッチ角を算出します。内部MCUにより出力の線形性を二段階で補正し、従来のアナログ品で生じる精度低下を補償します。非接触測定方式により現在の姿勢角をリアルタイムで出力し、操作が容易で取り付け面の相対位置合わせを不要にします。静的・動的両方の測定に適し、産業用オートメーションやプラットフォーム姿勢の監視に適した信頼性の高い選択肢です。電磁干渉に強く、過酷な産業環境でも安定して動作します。

性能パラメータ

• 測定範囲：±90°
• 測定軸：X軸 / Y軸
• 分解能：0.1°
• 静的精度（@25°C）：±0.3°
• 動的精度（@25°C）：±0.8°
• ゼロ点温度係数（-40°C~85°C）：±0.01 °/°C
• 感度温度係数（-40°C~85°C）：≤100 ppm/°C
• 電源投入起動時間：1.5 s
• 応答時間：0.05 s
• 出力信号：CAN2.0B
• EMC：EN 61000およびGB/T 17626シリーズに準拠
• 絶縁抵抗：≥100 MΩ
• 耐衝撃性：100 g @ 11 ms、三軸（半正弦波）
• 耐振動性：10 grms、10–1000 Hz
• 保護等級：IP67
• ケーブル：標準 2 m シールドケーブル
• 寸法：L64.5 × W50 × H18.5 mm
• 重量：≤100 g（ケーブル除く）

技術仕様

• 型番：LTS6
• 測定範囲：±90°
• 軸：X / Y
• 分解能：0.1°
• 静的精度：±0.3° (@25°C)
• 動的精度：±0.8° (@25°C)
• 温度係数：ゼロ点 ±0.01 °/°C；感度 ≤100 ppm/°C
• 起動時間：1.5 s
• 応答時間：0.05 s
• インターフェース：CAN2.0B
• EMC規格：EN 61000、GB/T 17626シリーズ
• 保護等級：IP67
• 機械的耐久性：衝撃100 g、振動10 grms
• ケーブル：2 m シールド（標準）
• 外形寸法：64.5 × 50 × 18.5 mm
• 重量：≤100 g（ケーブル除く）
