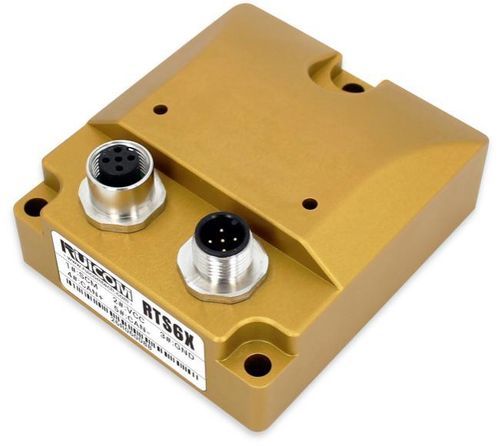

単軸傾斜センサ RTS6

CANopenIP67対衝撃

製品概要
RTS6 傾斜センサーは、二重チャネルの冗長アーキテクチャと単一軸（X軸）測定を採用しています。2つの独立した動作チャネルが相互にバックアップし、一方のチャネルに障害が発生しても他方が安定動作を維持します。ハードウェアおよびソフトウェアの冗長化、二重チャネルのデータ比較によるノイズ抑制、二色LEDとステータスレジスタによるリアルタイム状態表示を備えています。通信はCANopenを採用し、電磁的適合性と環境保護を考慮した設計です。出荷時に工場校正とデジタルフィルタリングが適用されています。

主な特長

• 二重チャネルの冗長アーキテクチャによるフェールセーフ性
• 単一軸（X軸）測定、測定範囲 ±180°
• 分解能 0.1°、精度 ±0.1°（@25°C）
• 二重チャネルデータ比較によるノイズ抑制と信頼性向上
• CANopen 通信プロトコル
• 広い電源範囲：DC 9–36 V
• 使用温度範囲：-40 ～ +85°C
• 二色LEDステータス表示およびステータスレジスタによる診断
• 工場校正およびデジタルフィルタ適用
• 保護等級 IP67、耐振動・耐衝撃性

性能パラメータ
測定範囲：単一軸 ±180°
測定軸：X軸
分解能：0.1°
測定精度（@25°C）：±0.1°
ゼロ点温度係数（-40–85°C）：±0.02°/°C
電源投入立ち上がり時間：0.5 s
カットオフ周波数：0.9 Hz
出力信号：CANopen
電磁適合性：EN61000、GBT17626 に準拠
平均故障間隔（MTBF）：≥98,000 時間
絶縁抵抗：≥100 MΩ
耐衝撃：100 g @ 11 ms、三軸（ハーフサイン）
耐振動：10 grms、10–1000 Hz
防水等級：IP67
重量：≤220 g（ケーブル除く）

技術仕様

• 型番：RTS6
• 測定範囲：単一軸 ±180°
• 測定軸：X軸
• 分解能：0.1°
• 測定精度（@25°C）：±0.1°
• ゼロ点温度係数：±0.02°/°C（-40–85°C）
• 電源投入立ち上がり時間：0.5 s
• カットオフ周波数：0.9 Hz
• 出力：CANopen
• EMC：EN61000、GBT17626
• MTBF：≥98,000 時間
• 絶縁抵抗：≥100 MΩ
• 耐衝撃：100 g @ 11 ms、三軸（ハーフサイン）
• 耐振動：10 grms、10–1000 Hz
• 防水等級：IP67
• 重量：≤220 g（ケーブル除く）
• 供給電圧：DC 9–36 V
