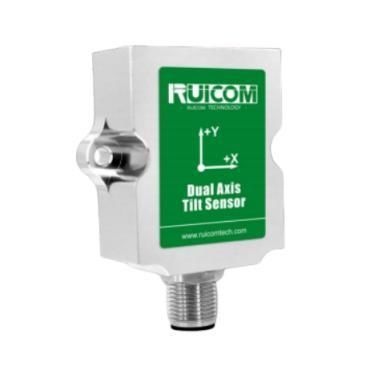

RS-485傾斜センサ LTS6

RS-232TTL静電容量式

製品概要
LTS6は、高精度な静電容量型MEMS素子と専用アルゴリズムを組み合わせたデジタル低消費電力傾斜センサーで、非接触での角度測定をリアルタイムに行います。耐干渉構造プラットフォーム上で設計され、広い動作温度範囲、優れた振動・衝撃耐性、長期安定性を備え、耐用年数は最大10年を想定しています。建設機械、農業機械、産業車両などの姿勢監視用途に適しています。

主な特長

• 6種類の取り付け方法に対応した柔軟な取付け
• 現地でのゼロ点設定が可能
• デジタル出力：RS232、RS485、TTL
• 高い衝撃耐性（>3500 g）と高い振動耐性

技術仕様

• 型式：LTS6
• 分解能：0.1°
• 測定精度（@25°C）：±0.2°
• 応答時間：0.05 s
• 温度ドリフト（-40°C ~ +85°C）：±0.5°
• 出力方式：RS232 / RS485 / TTL
• 出力負荷：>500 Ω
• 絶縁抵抗：>100 MΩ
• 耐振動性：10 grms（10–1000 Hz）；製品仕様には衝撃耐性>3500 gも記載
• 耐衝撃性：100 g @ 11 ms（三軸、半正弦波）
• MTBF / 動作時間：99,999 時間
• 寸法：L64.5 × W50 × H18.5 mm
• 質量：≤100 g

用途と取付方法
LTS6は追加の機械軸や複雑な固定具を必要とせず、対象物の表面へ直接取り付け可能です。複数の取付方向に対応しており、姿勢監視、勾配測定、レベリング制御などの用途に適しています（建設機械、農機具、その他産業機器）。

導入時の注意
システムに応じて必要なデジタルインターフェース（RS232/RS485/TTL）を選択してください。出力負荷は>500 Ωを確保し、指定の絶縁抵抗と長期安定性を維持するために適切な接地・絶縁を行ってください。
