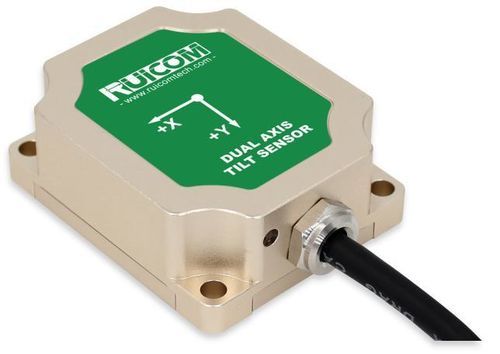

3軸傾斜センサ STSL

XYZ軸RS-485TTL

製品概要
STSLは、RUICOM Technologyが開発したコンパクトで低消費電力の多パラメータ二軸傾斜計です。傾斜角、振動周波数、振幅、中心ずれを同時計測でき、塔や橋梁などの構造監視に適しています。優れた角度出力安定性、高精度測定、優れた熱ドリフト特性および長期安定性（<0.02°）を備えています。

主な特長

• 三軸測定（X、Y、Z）
• 測定範囲 ±30°
• 分解能 0.001°
• 屋外/過酷環境対応のIP67保護等級
• 測定精度：<±15°：0.01°（RMS）；<±30°：0.05°（RMS）
• 低消費電力および高速起動（2.5 秒）
• 出力：RS485またはTTL（オプション）／通信：MODBUS RTU
• 優れたEMC特性（EN 61000 / GB/T 17626）

性能パラメータ

• 型番：STSL
• 測定範囲：±30°
• 測定軸：X、Y、Z（三軸）
• 分解能：0.001°
• 測定精度（@25°C）：<±15°：0.01°（RMS）；<±30°：0.05°（RMS）
• 長期安定性：<0.02°
• ゼロ点温度係数：0.0008 °/°C（−40~85 °C）
• 感度温度係数：≤0.01 %/°C（−40~85 °C）
• 振動周波数レンジ：<12.5 Hz；精度：0.20 Hz
• 動的振幅および中心ずれ：設置高さとZ軸角度に基づき算出
• 応答時間：<0.1 s；応答周波数：>10 Hz
• 起動時間：2.5 s
• 出力：RS485/TTL（オプション）；通信：MODBUS RTU
• 耐衝撃性：100 g @ 11 ms、3軸（半正弦）
• 耐振動性：10 grms / 10–1000 Hz
• 絶縁抵抗：≥100 MΩ
• 防水等級：IP67
• ケーブル：標準 2 m（4 × 0.2 mm²）
• 重量：≤150 g（ケーブル含む）

注意事項

• 分解能：測定範囲内で検出可能な最小の変化量を指します。
• 測定精度：室温での実測値と実角度とのRMS誤差に基づく値です。
• 長期安定性：室温で1年間連続運転した際の最大値と最小値の差です。
• 応答時間：測定角度が変化した後、出力が規定値に達するまでの時間です。

技術仕様

• 型番：STSL
• ブランド：RUICOM Technology
• 測定範囲：±30°
• 軸：X、Y、Z
• 分解能：0.001°
• 精度（@25°C）：<±15°：0.01°（RMS）；<±30°：0.05°（RMS）
• 長期安定性：<0.02°
• 温度係数：ゼロ点 0.0008 °/°C；感度 ≤0.01 %/°C（−40~85 °C）
• 振動周波数：<12.5 Hz（精度 0.20 Hz）
• 起動時間：2.5 s；応答時間：<0.1 s
• 出力 / プロトコル：RS485 または TTL（オプション） / MODBUS RTU
• EMC：EN 61000 および GB/T 17626 準拠
• 衝撃 / 振動：100 g @11 ms；10 grms 10–1000 Hz
• 防水：IP67
• ケーブル：2 m（4 × 0.2 mm²）
• 重量：≤150 g（ケーブル含む）
