単軸傾斜センサ HTS6

XY軸アナログ電圧出力

製品紹介

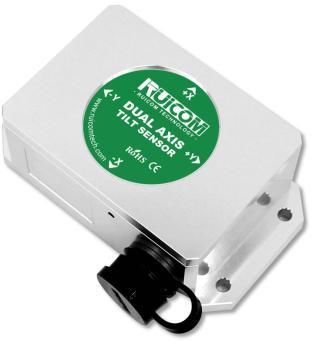

HTS6シリーズは、産業用途向けのアナログ電圧出力傾斜センサです。単軸・二軸の測定に対応し、微小なソリッドステートペンデュラムで重力ベクトルを検出して傾斜を標準的な0–5Vの電圧信号に変換します。コアに24bit差動ADCと組込みMCUを備え、リアルタイム処理、温度自動補償および非線形補正を行い、二次校正を不要とする工業用校正済みの線形化出力を提供します。非接触測定設計とMEMS製造により小型化、簡易取付およびEMI耐性を実現し、産業用姿勢監視・制御に適しています。

主な特徴

• 選択可能な測定レンジ：±1°〜±90°
• 精度（MAE）：小レンジ、室温で0.005°
• 分解能：0.001°
• 出力：アナログ電圧0–5V（ゼロ約2.5V）

性能パラメータ（表）
モデル：HTS6 | 条件：— | パラメータ：—
測定レンジ：±10°；±30°；±60°；±90°（±1°〜±90°まで選択可能）
測定軸：X / XY軸
ゼロ出力：2.5V（約）
分解能：0.001°
精度（MAE）室温：±10° -> 0.005°；±30° -> 0.01°；±60° -> 0.02°；±90° -> 0.03°
RMSE 室温：±10° -> 0.003°；±30° -> 0.003°；±60° -> 0.005°；±90° -> 0.008°
ゼロ点温度係数：-40~85°C -> 0.0005°/°C
感度温度係数：-40~85°C -> ≤100ppm/°C
通電起動時間：0.5s
応答周波数：20Hz
EMC：EN61000、GBT17626準拠
絶縁抵抗：≥100MΩ
耐衝撃性：100g @ 11ms、3軸（ハーフサイン）
耐振動性：10grms、10~1000Hz
防護等級：IP67
ケーブル：標準構成は1mシールドされた航空コネクタ（7P×6.8mm）、耐摩耗、広温度範囲、ケーブル重量 ≤110g
重量：≤250g（ケーブル除く）

製品寸法
製品寸法および外形図は技術資料および製品ページの画像でご確認ください。

技術仕様

• モデル：HTS6
• 出力信号：アナログ電圧0–5V（ゼロ約2.5V）
• 測定モード：単軸および二軸
• コア部品：24bit差動ADCおよび組込みMCU
• 補償：温度自動補償および非線形補正（工業校正済み線形化出力）
• 測定原理：ミニチュアソリッドステートペンデュラムによる重力ベクトル分解
• 非接触測定設計（基準面合わせ不要）
• MEMSベースの検出素子（小型、EMI耐性）
• 選択可能レンジ：±10°、±30°、±60°、±90°（±1°〜±90°までカバー）
• 分解能：0.001°
• 精度（MAE）室温：レンジにより0.005° / 0.01° / 0.02° / 0.03°
• RMSE：レンジにより0.003°–0.008°
• 温度係数適用範囲：-40~85°C
• ゼロ点温度係数：0.0005°/°C
• 感度温度係数：≤100ppm/°C
• 応答周波数：20Hz
• 起動時間：0.5s
• EMC規格：EN61000、GBT17626
• 絶縁抵抗：≥100MΩ
• 耐衝撃性：100g @ 11ms
• 耐振動性：10grms、10~1000Hz
• 防護等級：IP67
• ケーブル：1mシールド航空コネクタ（7P×6.8mm）、ケーブル重量 ≤110g
• 製品重量：≤250g（ケーブル除く）
