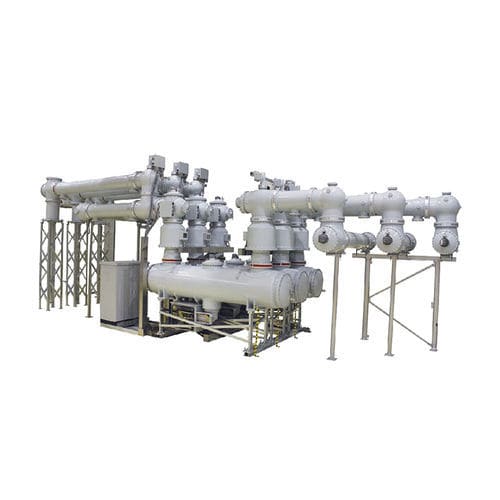

一次開閉装置 ZF28-550

高電圧SF6ガス絶縁ブレーカー用

ZF28-550 ガス絶縁開閉装置は、優れた性能を備えています。遮断器モジュールはデュアル遮断器構造を採用しており、120 msの時間定数で63kAの故障電流を遮断することができます。 本装置は単相ベイとして一体で輸送できるため、現場での設置がより便利で、効率的かつ確実に行えます。 コンパクトな構造 優れた性能 高い信頼性 高いモジュール性 特長 01 コンパクトな構造 遮断器を水平に配置することで、合理的な全体レイアウトを実現しており、機構の表示器は観察や点検が容易な位置に配置されています。 02 優れた性能 遮断器はダブル・インタラプター構造を採用しており、時定数120 msで63kAの遮断能力を有しています。 03 高い信頼性 二重チャネルシール構造を採用しており、年間ガス漏れ率を0.1%未満に抑えています。優れた絶縁性能を備え、ベイ全体の部分放電量は3pC未満です。単相ベイ単位での搬入が可能であり、現場での設置効率が高く、設置品質も信頼性が高いのが特徴です。 04 高いモジュール性 本製品は高度にモジュール化された設計を採用しています。接続フランジの寸法は標準化されており、要件に応じて柔軟な構成が可能で、モジュール間の互換性が高いため、拡張や変電所のレイアウト最適化が容易です。
