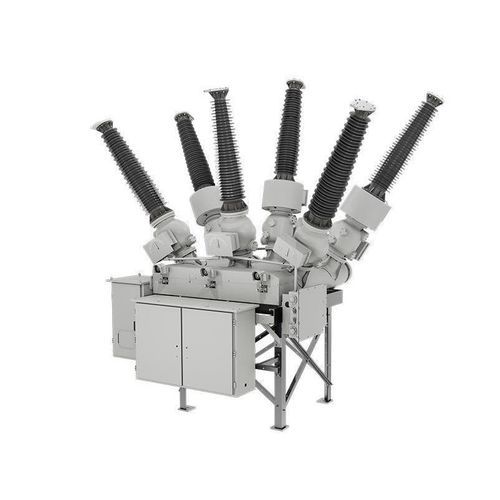

一次開閉装置 ZHW58A

三相AC高電圧

製品概要
ZHW58A は、遮断器（circuit breaker）、DS、ES、CT、PT、FES などのモジュールを統合したハイブリッドガス絶縁開閉装置です。占有面積が小さく、環境適応性が高く、高信頼かつ無保守運転が可能です。定格電圧は31.5〜145 kVをカバーし、変電所などの高電圧の送配電用途に適しています。

主要特徴

• 一体型ベースフレームを備えた三相分割タンクのコンパクト構造
• 積分部分放電 <3 pC の優れた電気特性
• 信頼性の高い機械特性：機械寿命 M2 クラス、10,000 回の動作
• フランジ寸法の標準化により柔軟な構成とモジュールの互換性を実現するモジュール設計

機能

• コンパクト構造：三相分割タンク設計と一体型ベースフレームにより、ベイ単位での三相輸送が可能で、現地での据付が容易です。
• 優れた電気特性：誘導絶縁の向上、積分部分放電 <3 pC、水平配置の遮断器により最大 40 kA の開閉能力を確保します。
• 信頼性の高い機械特性：一体型ダイカストアルミ基台のばね式駆動機構を採用し、コンパクトな構造と安定した出力で無保守運転を実現。機械寿命は M2 規格に適合します。
• 高いモジュール性：モジュール設計により標準化されたフランジ寸法で柔軟な構成が可能で、機能拡張により変電所レイアウトを最適化できます。

技術仕様

• 型式：ZHW58A
• 統合モジュール：遮断器、DS、ES、CT、PT、FES
• 定格電圧 (kV)：31.5、40.5、72.5、145
• 定格周波数 (Hz)：50/60
• 定格電流 (A)：最大 4000
• 定格短絡開断電流 (kA)：最大 40
• 定格短絡通電電流（ピーク）(kA)：最大 108
• 定格短時間耐受電流 (kA)：最大 40（4 s）
• 定格ピーク耐受電流 (kA)：最大 108
• 定格動作系列：O-0.3s-CO-3min-CO
• 機械耐久性：10,000 回（M2 クラス）
• 部分放電：積分 <3 pC
• 設計のハイライト：三相分割タンク、一体型ベースフレーム、水平遮断器配置、ダイカストアルミ基台の一体型ばね駆動機構、モジュール化された標準フランジ接続
