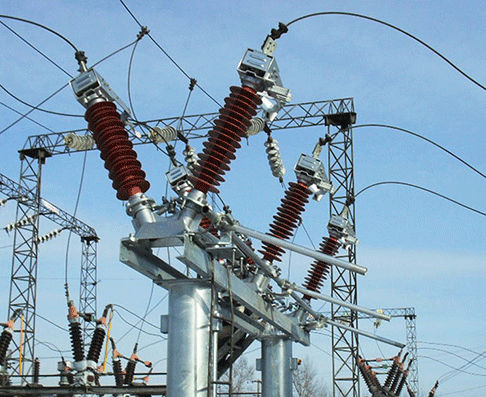

高電圧断路器 GW5

中央開口型IEC

GW5シリーズ製品は、V型ロータリー式屋外用高電圧遮断器です。定格電圧は40.5～145kVです。 導電材料および通電性能 独自の接点構造 完全密閉型ベアリングハウジング メンテナンスフリーの伝動機構 特長 01 導電材料および通電性能 導電アームには、表面に陽極酸化処理を施したスロット形状のアルミニウム合金プロファイル（高導電性、高強度）を採用しています。耐食性、高い機械的強度、優れた放熱性を兼ね備えています。最大定格電流4000Aに対応し、短時間耐電流は最大50kAです。 02 独自の接点構造 自己励磁式接点フィンガーは、クロム青銅合金が本来持つ弾性を活用して接点ブレードをクランプします。標準的な通電要件を満たすだけでなく、短絡故障時の短時間の熱負荷や電磁力にも耐え、優れた機械的耐摩耗性を発揮します。 03 完全密閉型ベアリングハウジング リンケージ機構を備えた一体鋳造のベアリングハウジングを採用しています。内部の複合支持ベアリング構造により、軽量な動作を実現しています。 04 メンテナンスフリーの伝動機構 メンテナンスフリーの要件に基づいて設計された伝動システムです。自己潤滑ブッシングとステンレス鋼製ピンを組み合わせることで、回転部品における固着の問題を防止します。
