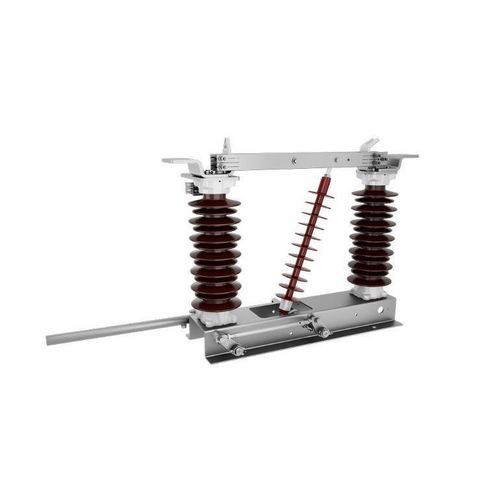

高電圧断路器 GW1

AC急流ダブルコラム

製品概要
GW1は屋外用の二柱式垂直開放型高圧交流（AC）隔離開閉器で、配電および架線（鉄道）用途向けに設計されています。定格電圧は12、24、31.5（鉄道）、40.5 kVで、定格電流は最大6000 A、耐故障能力も高く設定されています。

主な特長

• 大電流担持能力と無保守化を意図した接点設計
• 低摩擦接点材による長い機械寿命
• 柱種に対する高い標準化・互換性
• 操作機構の高い保護等級（IP66DM相当の設計）

特長

• 大電流担持能力 & 無保守 — 接点は自己洗浄作用を有し、接触品質を維持して現地での保守を最小化します。
• 長い機械寿命 — 導体の摺動接触部にグラファイト銀めっきを施し、自己潤滑性により操作トルクを低減し寿命を延長します。
• 高い標準化 — 鉄道架線や屋外配電の全ての柱タイプに対応する取付けソリューションとの互換性を確保。標準化された取付部品により交換性と据付/調整が容易です。
• 操作機構の高い保護等級 — 上方出力機構を採用して左右出力仕様に起因する現地取付誤差や寸法制約を排除。機構出力軸はラビリンスシール構造を用い、IP66DMの保護要件を満たします。

技術仕様

• 定格電圧 (kV): 12, 24, 31.5 (鉄道), 40.5
• 定格周波数 (Hz): 50/60
• 定格電流 (A): 最大6000
• 定格短時間耐受電流 (kA): 最大63
• 定格ピーク耐受電流 (kA): 最大160
• 使用温度範囲 (℃): -50 ~ +55
• 最大氷厚 (mm): 最大20
