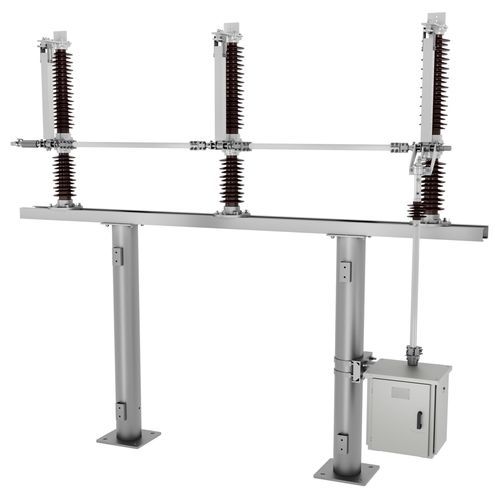

高電圧断路器 GW8

単極AC縦型

製品概要
GW8は中性点や無効電力補償回路向けに設計された、単柱式縦開き型の屋外用高電圧交流（AC）隔離器です。定格電圧は40.5、72.5、126 kVに対応し、過酷な屋外環境での使用に適しています。

特長

• 高性能導体材料：導電アームには長方形断面のアルミ合金プロファイルを採用し、高強度・軽量・放熱面積の拡大・優れた耐食性を実現します。
• 新しい接触構造：自己作用型の接触指（クロム銅合金）は接触ブレードを確実に挟み込み、通常負荷下での接触信頼性に加え、短絡故障時の短時間の熱負荷や電磁力にも耐え、優れた機械的摩耗耐性を示します。
• 固定接続：導電経路は移動/固定接触部を除き恒久的な接続を採用し、保守を最小化します。

技術仕様

• 定格電圧（kV）：40.5、72.5、126
• 定格周波数（Hz）：50/60
• 定格電流（A）：最大1600
• 定格短時間耐受電流（kA）：最大40
• 定格ピーク耐受電流（kA）：最大100
• 使用温度（°C）：-50〜+55
• 最大着氷量（mm）：最大20
• 耐震性能：最大1.0g

モデルファミリーおよび適用詳細

• モデルファミリー：GW8
• 適用：中性点および無効電力補償回路向け屋外用高圧隔離器
• 構造：単柱式、縦開き型
• 導体材料：導電アームに長方形アルミ合金プロファイルを使用
• 接触材料/構造：クロム銅合金の自己作用接触指による挟み込み方式で高い耐摩耗性
• 接続方式：保守を最小化する恒久的（固定）な導電接続
• 使用可能な定格電圧：40.5 kV、72.5 kV、126 kV
• 定格周波数：50/60 Hz
• 定格電流容量：最大1600 A
• 短時間耐受能力：最大40 kA
• ピーク耐受能力：最大100 kA
• 使用周囲温度範囲：-50 °C〜+55 °C
• 最大着氷量：最大20 mm
• 耐震性能：最大1.0 g
