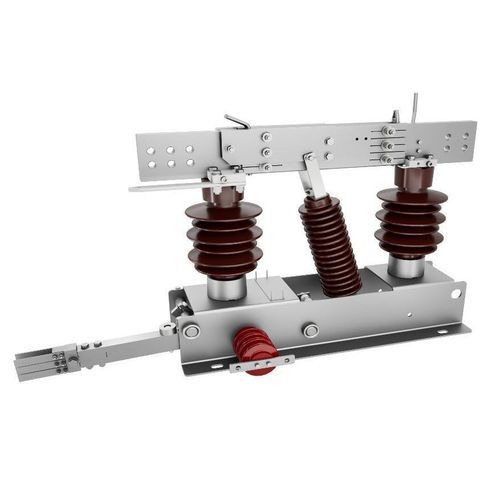

中電圧断路器 ZGW1

DC急流ダブルコラム

製品概要
ZGW1は、都市鉄道システム向けに設計された屋外用二柱式・垂直開放型の直流（DC）切断器です。定格電圧：1.5 kV。トラクション電源の屋外環境において、電気的分離と短時間電流や電磁力に耐える機械的強度を提供します。

主な特長

• 銅プロファイル導体 — 上部導体回路には高導電率の銅プロファイルを採用し、優れた電気伝導性、機械的強度および耐食性を実現します。
• グラファイト銀めっき技術 — 接触指部は嵌合部にグラファイト銀めっきを施しており、自己洗浄・自己潤滑性を備え、メンテナンス低減と接触信頼性の向上に寄与します。
• 接地インターロック — 切断器と連動した接地スイッチにより、安全で簡便な接地操作が可能です。
• モノブロック基礎フレーム — 曲げ加工鋼板製の支持基礎により、線端故障や短時間電流に伴う電磁力および機械的荷重に耐えます。

技術仕様

• 定格電圧 (kV)：1.5
• 定格電流 (A)：最大 4000
• 短時間耐受電流 (kA)：最大 50
• ピーク耐受電流 (kA)：最大 125
• 使用温度範囲 (℃)：-50 ～ +55
• 最大着氷厚 (mm)：最大 20

特性 / 技術仕様

• 型番：ZGW1
• 用途：都市鉄道システム向け屋外二柱式・垂直開放型直流切断器
• 定格電圧：1.5 kV
• 定格電流：最大 4000 A
• 短時間耐受電流：最大 50 kA
• ピーク耐受電流：最大 125 kA
• 使用温度範囲：-50 ℃ ～ +55 ℃
• 最大着氷耐性：最大 20 mm
• 上部導体回路：高導電銅プロファイル
• 接触仕上げ：グラファイト銀めっき（自己洗浄、自己潤滑）
• 接地：インターロック式接地スイッチ
• 基礎：電磁力および機械的強度を持つ曲げ加工鋼板製モノブロック基礎
