変圧器電流トランスデューサー LB固定式AC中電圧
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 変圧器
- 設置
- 固定式
- 電気的特性
- AC, 中電圧
- その他の特徴
- 絶縁
- 一次電流
最大: 8,000 A
最少: 0.5 A
詳細
製品概要
主な特長
技術仕様
設置と特性

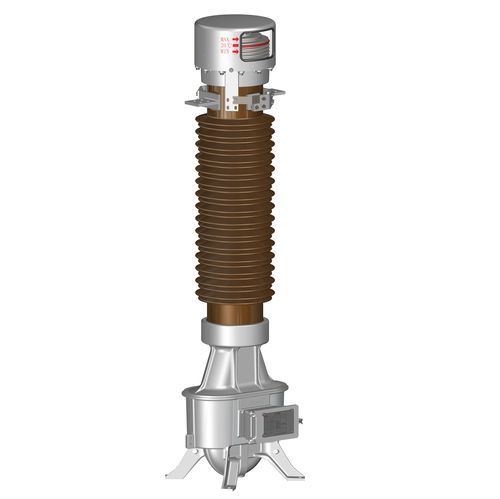

- LB型電流変成器は屋外用の紙油絶縁で設計されています。一次巻線はU形（ヘアピン）です。タンクは筐体底部に固定されます。LBは大電流系統向けに設計され、動的・熱的な安定性と高い絶縁性能を提供します。
主な特長
- 電気特性：大電流系統の要件に適合し、動的・熱的ストレスに対して安定しています。
- 機械的特性：ETG1020およびIEEE‑693の耐震要件に準拠しています。
- 絶縁と密封：高い密封性能により漏油・腐食を防止し、運用・保守が容易です。
技術仕様
- 耐震基準：ETG1020 / IEEE 693
- 高度：≤1000 m（高地仕様はカスタマイズ可能）
- 周囲温度：-60 ℃〜50 ℃
- 周波数：50 / 60 Hz
- 精度等級（計測）：0.2S、0.2、0.5S、0.5、1.0；（保護）：5P、10P
- 二次電流：1 A、5 A
- 一次電流範囲：0.5 A〜8000 A
- 定格系統電圧：27.5 kV〜220 kV
設置と特性
- 型式：LB（屋外用 紙‑油絶縁 電流変成器）
- 一次巻線形式：U形（ヘアピン）
- 設置：タンクを筐体底部に固定
- 大電流系統向けに設計され、優れた動的・熱的安定性を有します
