接地装置

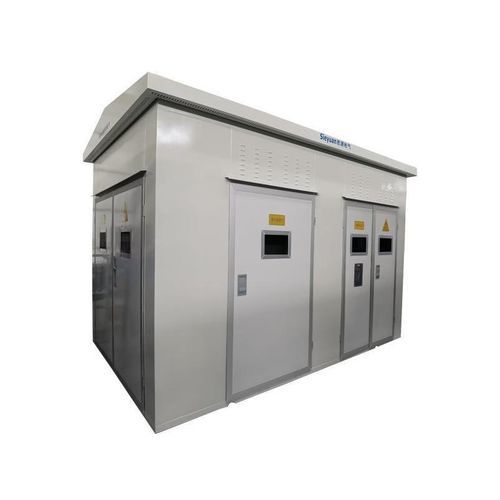

概要 フレキシブル接地システムは、共振接地と低抵抗接地の技術を組み合わせ、故障状況に応じて接地モードを切替可能にします。故障電流を抑制して人員と機器を保護し、電源の信頼性維持に寄与します。

主な特長

• 高い信頼性：故障電流をリアルタイムで低減し、人的損傷や機器損傷のリスクを低下させます。
• 迅速な故障隔離：故障ラインを迅速に特定・切り離し、故障の拡大を防止します。
• 高精度なライン選択：ライン選択用トリップユニットを内蔵し、故障区間を正確に切断します。

技術仕様

• 電圧範囲：6 kV～35 kV
• ASC調整方式：タップ切替／位相制御／コンデンサ同調
• ASC容量範囲：100 kVA～4400 kVA
• 電圧-電流特性：定格電圧の0～110%範囲で良好な線形性
• 接地応答時間： < 10 μs

制御およびタイミングパラメータ

• 可変接地抵抗装置の制御：真空コンタクタによる制御
• 抵抗投入時間：0.1 s～10 s
