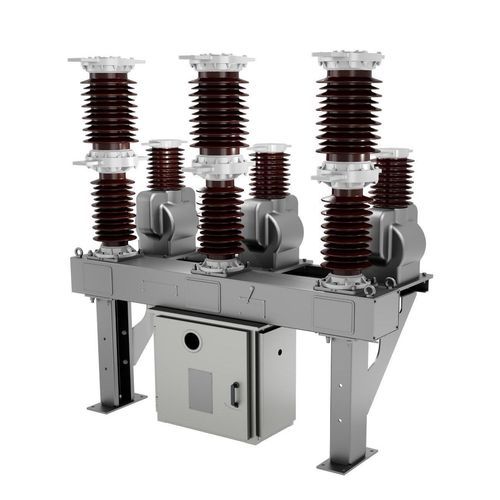

真空遮断器 ZW39

スプリング式アクチュエータ付ACHV

製品概要
ZW39 真空遮断器は、屋外用の高圧交流（AC）開閉装置で、送配電用途向けに設計されています。フッ素を含まない絶縁媒体（GWP = 0）を用いた真空遮断器、内部または外部のCT選択、ダイキャストアルミニウム製ベーススプリング駆動機構を採用し、-50°C、山岳地帯、結露や氷結などの厳しい環境下でも保守不要で安定した動作を実現します。変電所、配電網、鉄道変電所に適しています。

主な特長

• 環境配慮型絶縁媒体 — 真空遮断器ユニットは窒素／清浄空気を用いる設計で、フッ素不使用（GWP = 0）です。
• 広い環境許容性 — 低温での液化リスクを排除し、露出した機械伝動部がない密閉設計により、-50°C、高地、結露や氷結条件下でも信頼して動作します。
• 堅牢な機構 — ダイキャストアルミ製ベーススプリング機構を採用し、安定した動作性能とM2機械寿命を満たす保守不要の設計です。
• 高い遮断性能 — シリーズ全機種で最大40 kAの遮断能力、最大104 kAのピーク閉合／耐量を提供し、複雑な障害条件に対応します。
• 構成可能 — 内部／外部CT、モーター駆動や遠隔制御インターフェースのオプション対応が可能です。

技術仕様

• 定格電圧 (kV): 31.5, 40.5, 72.5, 145
• 定格周波数 (Hz): 50/60
• 第1極遮断係数: 1.3/1.5
• 定格電流 (A): 最大3150
• 定格短絡遮断電流 (kA): 最大40
• 定格短絡閉合電流（ピーク）(kA): 最大104
• 定格短時間耐受電流 (kA): 最大40
• 定格ピーク耐量 (kA): 最大104
• 定格短時間耐受時間 (s): 4
• 定格操作順序: O-0.3s-CO-3min-CO
• 機械耐久性: 10000 操作

用途

• 高圧変電所、配電網、鉄道変電所、産業用電源システムおよび再生可能エネルギー接続点。

オプション・付属品

• 内部／外部CT、モーター駆動または手動操作、遠隔制御モジュール、複数の駆動構成および現地要件に応じた適応。
