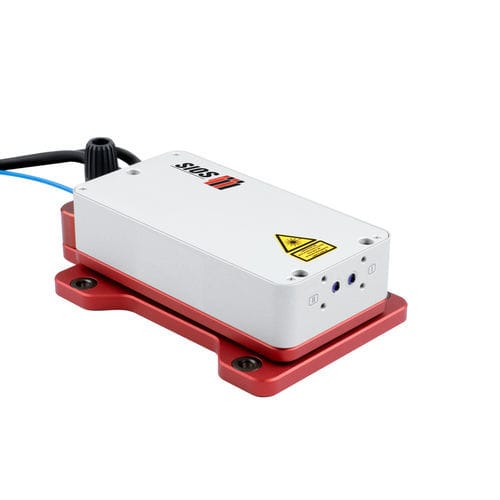

校正干渉計 SP 5000 DS

測長用光学式レーザー

SP 5000 DS ダブルビームレーザー干渉計は、長さ情報に加えて運動角度の同時取得を必要とする測定作業に使用されます。この干渉計の測定原理は、SP 5000 NG 測定装置に基づいています。 2本の測定レーザービームは、同じ周波数を持つ共通のレーザーの光を利用しています。 2つの測定レーザービーム間のビーム間隔は、高精度に校正されています。測定ビーム同士の平行度は極めて重要です。両ビームが共通の反射鏡を使用する場合、その差分を求めることで、動作中の角度を高分解能で測定・算出することができます。 2つのビームを互いに独立して動作させることで、差分測定を行うことができます。 差分測定の長期安定性に対して特に高い要求がある場合は、SP 5000 DIシリーズ干渉計をお勧めします。別の角度を同時に取得する必要がある測定作業は、3ビーム式のSP 5000 TR干渉計を使用して行うことができます。 最高精度を誇る柔軟な長さ測定システム 最高精度の角度検出 調整と取り扱いが容易 球面反射鏡、平面鏡など、さまざまな光学反射鏡を使用可能 測定用反射鏡の許容傾斜角度：最大±12.5° コンパクトな設計 センサーヘッドは、アルミニウム、ステンレス鋼、またはインバー製から選択可能 ビーム間隔：標準12 mm、その他は要相談 OEM仕様、OEMソフトウェア、真空仕様に対応可能 豊富なトリガーオプション
