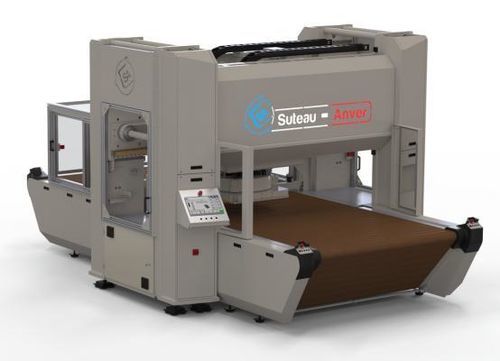

CNCパンチングマシン SA 121-cn

油圧式サーボドライブPVCプロファイル用

概要
SA 121-cnはCNC制御の可動ヘッド式油圧打抜きプレスで、シートまたはロール状の可撓性および半剛性材料の切断に用いられます。打抜き金型は可動ヘッドの下に装着され、切断時の安定性と再現性のある精度を確保します。

ビデオ
可動ヘッドの滑らかで精密な移動を示しており、切断システムの中核となる動作が確認できます。

主な特長
段ボール製の切断ベルトは経済的で交換が容易、保守負担を低減します。ネスティングソフトが切り出し配置を最適化して材料ロスを最小化します。自動工具マガジンを装備可能で、工具交換を迅速に行い、複数形状の切断を同一サイクルで実行できます。複数層同時切断により生産性を向上させます。

利点

• 段ボール切断ベルト：経済的で交換が簡単
• 可動ヘッド内蔵のサーボポンプ：油量が少なく省エネ、低騒音
• ライトカーテンによる作業者保護
• 堅牢な溶接フレーム
• 直感的で使いやすいHMI
• HMIは左右どちら位置にも設定可能。生産プログラムの作成・保存が可能
• 多言語対応
• 単純/複雑形状を最小限のロスで切断可能
• 高精度な切断と一定の平行性
• 清掃・保守が容易で手間が少ない
• メンテナンスアクセスが容易
• 油圧ユニットと電気盤を機械本体に統合
• 工具の左右どちらからの装填も可能

主な用途

• ゴム
• 段ボール
• 革
• フェルト
• 断熱材
• ガスケット
• コルク
• カーペット
• フォーム
• 紙
• プラスチック
• PVC
• 床材
• 合成材料
• 繊維

業界

• 航空宇宙
• 家具
• 自動車
• 複合材料
• 一般産業
• 寝具
• 皮革製品
• 医療
• 包装
• 熱成形部品
• 販売促進用什器
• 鞍製造

なぜSuteau-Anverか？
約80年の経験を持つSuteau-Anverは、メーカーの要件に合わせた機械と業界固有のノウハウを提供します。

スペアパーツ
Suteau-Anverはフランス向けに自社およびパートナー機械を含む2万点以上の部品在庫を集中管理しています。

アフターサービス
専門のホットラインが一次診断を行い、ユーザーの協力が得られる場合はリモートでのトラブル対応を実施します。

仕様
電源：三相400 V + 中性線 + アース
電気容量：16 kW
制御回路電圧：24 V
圧縮空気：6 bar
切断速度：50–200 mm/s
可変ストローク：5–210 mm
切断力：50 t
工具なしの最大開口：210 mm
最大工具寸法：850 × 850 mm
有効幅：1900 mm
最大材料高さ：110 mm
早送り上下速度：200 mm/s
最大生産速度：18–50 回/分（形状・寸法および材料高さに依存）

オプション

• リモートメンテナンス
• 自動工具交換
• 別仕様の切断力
• 別仕様の工具寸法
• 別仕様の材料幅
• 異なる種別のコンベヤベルト
• 切断品回収システム：ロボット、アンストッカー、グリッパー
