ロール・ツー・ロール型押しユニット VFS

スチールプラスチック

概要

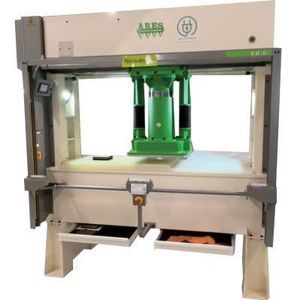

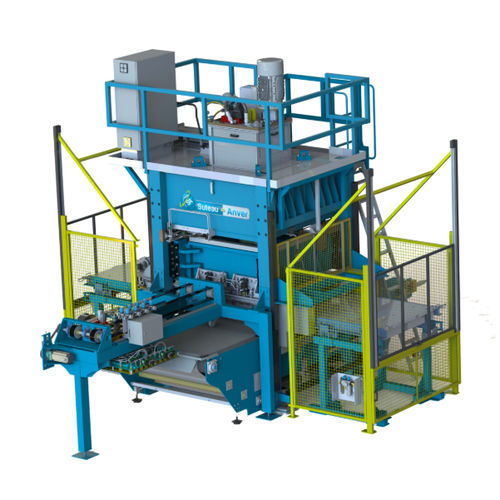

SUTEAU-ANVER 可動ビーム式油圧抜きプレス モデルVFSは、柔軟な非金属材料の高精度・高効率・高速な抜き加工を目的に設計された産業用抜きプレスです。大量生産向けに、ロール材またはシート材をベルト上、または鋼板・ポリプロピレン板上で加工できます。

設計と構造
機械構造は固定テーブル1台と固定上部ビーム1本を4本の垂直支柱で組立てた構成です。可動ビームは中央の油圧シリンダで上昇・下降を制御し、ビームの案内は4隅のセロロン要素が支柱と接触して行います。機械は切断面の中心に対して対称な切削力で動作するよう設計されています。

ストップ、調整および制御
切断の下端位置は4つの機械式ストップで決定されます。これらのストップは刃の高さに応じて自動的に調整され、調整フェーズで設定されます。ストップはモトレデューサと電子式速度変換器で駆動されます。調整後、操作パネルで切断ポイント位置を0.01 mmの精度で補正できます。4つのポジストップは固定テーブルに組み込まれています。オプションでストップ上面の汚染防止用エアスプレーシステムを用意できます。上部ストップ位置は材料上面と刃の間隔を設定するため随時調整可能で、操作パネルから変更できます。位置は±5 mm精度のリニアポテンショメータで監視されます。

操作および安全
可動ビーム下での作業時に作業者の安全を確保するため、可動ビームは上位置で油圧ロック可能です。このロックは機械停止時や刃交換時に自動で動作します。

主な特長

• 柔軟な非金属材料の高精度抜きに対応する産業用プレス
• 制御性と再現性の高い油圧式可動ビーム設計
• 大量生産に適した高速抜き性能
• 0.01 mm単位でのストップ補正機能
• 作業者安全のための油圧ロック機構
• ロール供給・シート供給および各種プレートに対応

オプション

• ブロック／刃の回転システム
• 研削焼き入れ鋼板 – 厚さ 10 mm – 硬度 60 HRC
• 加熱プレート：
  • バー型ヒーターを備えた鋼板
  • 最高温度 200°C +/- 5°
  • PID 温度制御
• 刃保持装置
• ベルトからの抜き型自動出入れ装置
• リモートコントロールモジュール
• 自動供給システム
• 自動排出システム
• 5工具マガジン付き自動工具チェンジャーとアクセス保護
• ローラコンベア、グリッパーコンベア、クランプ不要ベルト
• 吸引式カッティングベルト
• 自動テーブル、デパレタイザー、パレタイザー

技術仕様

• 電源：400 ボルト 三相 + 中性線 + 接地 50 Hz
• 設置電力：バージョンにより 11 kW〜30 kW
• 空気源：ドライエア 6 Bars
• カットテーブル幅：要望に応じて
• カットテーブル深さ：要望に応じて
• 切断力：100〜500 トン
• 最大ビームストローク：180 mm（他のストロークは要望に応じて）
• 最大開口高さ：200 mm（他の開口は要望に応じて）
