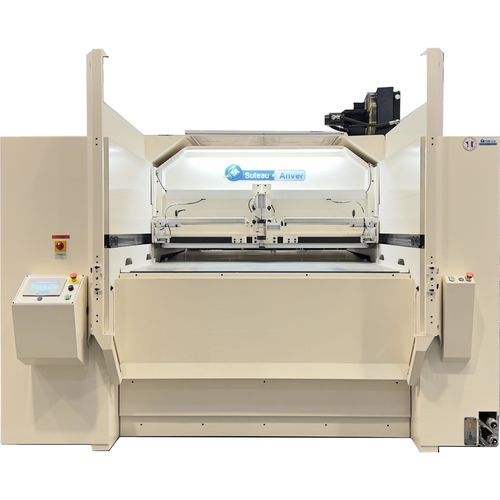

油圧式プレス機 XPM

電動式電子切断

概要
SUTEAU-ANVER SA XPM は、非金属の柔軟および半剛性材料の精密で静音性に優れた高生産性の抜き加工用油圧プレスです。電動ギアモーターで駆動される水平移動する橋（ビーム）と、2または4本の油圧シリンダーで垂直に上昇するテーブルを組み合わせ、主シリンダーと逆止弁を備えた特許取得済みの油圧注入システムでテーブルシリンダーに油を供給します。ビームの戻り量はタッチスクリーンで100 mm単位に調整可能です。前面はEC認証のライトカーテン、背面はガードで作業者の安全を確保しています。フランス製。

用途 / 適用分野

• 合成素材
• 繊維 / テキスタイル
• 皮革
• ガスケット
• フォーム（発泡体）
• プラスチック
• カーペット
• フェルト
• ゴム
• その他の柔軟および半剛性材料

主な機能

• リセディングヘッド（ビーム後退）設計により、抜き型の配置や切り出した部品の取り出しのために切断エリアを開放
• ビームに抜き型を搭載可能、もしくはビーム／テーブル上に対向刃を設置可能
• テーブルは2または4本の油圧シリンダーで駆動され、均等で平行な加圧を実現
• 主シリンダーと逆止弁を備えた特許油注入システム
• 多言語対応のタッチ式操作インターフェース、ビーム戻しは100 mm単位で設定可能
• 安全装置：前面にEC認証ライトカーテン、背面にガード
• 高生産性：最大毎分10回の抜き加工
• フランス製

オプション（選択可能）

• 材料供給システム
• アンワインダー / ロールスタンド
• 機械式ポジストップ（2/4シリンダー機用）
• 加圧保持システム（熱プレス用）
• ビーム用サーボモーター（前方精度 ±0.2 mm）
• ビーム下またはテーブル上のブロック/ダイ回転システム
• 精密研削済み焼入鋼板での切断（機械式ポジストップ併用）
• 加熱プレート
• 調光可能な照明
• ビーム上側のダイホルダー
• ビーム下側のダイホルダー
• 前面カバー無し仕様
• 遠隔制御 / テレメンテナンスモジュール
• デザイナーバージョン（カスタム）
• 塗装（要望に応じて）

利用可能なバージョン（例）

• 2シリンダー機（例）: 1600 x 800 – 80T & 100T; 1600 x 900 – 80T & 100T; 2000 x 800 – 80T & 100T; 2000 x 900 – 80T & 100T; 2400 x 800 – 80T & 100T; 2400 x 900 – 80T & 100T
• 4シリンダー機（例）: 1600 x 900 – 130T/150T/200T/250T/300T; 1600 x 1200 – 130T/150T/200T/250T/300T; 1600 x 1500 – 130T/150T/200T/250T/300T; 2000 x 900 – 130T/150T/200T/250T/300T; 2000 x 1200 – 130T/150T/200T/250T/300T; 2000 x 1500; 2000 x 2000; 2000 x 2500; 2400 x 900; 2400 x 1200; 2400 x 1500（上記と同等の出力構成）

技術仕様
有効切断力：80～500 トン
ビーム速度（前/後）：52 m/min
ビーム停止精度：±5 mm
ストローク調整範囲：20～120 mm（220 mm オプション）
切断速度：22 mm/s（固定）
テーブルとビーム間のクリアランス（ダイ・ブロック無）: 40～160 mm（250 mm オプション）
作業面高さ：940 mm

仕様

• 製造元 / ブランド：SUTEAU-ANVER
• 型式：SA XPM
• タイプ：油圧式リセディングヘッド型抜きプレス
• 切断力：80–500 トン（機種により異なる）
• ビーム速度（前/後）：52 m/min
• 停止精度：±5 mm
• 調整ストローク：20–120 mm（220 mm オプション）
• 切断速度：22 mm/s（固定）
• テーブル/ビーム間クリアランス：40–160 mm（250 mm オプション）
• 作業面高さ：940 mm
• テーブル駆動：2 または 4 本の油圧シリンダー、均等圧力
• 特許油注入システム（主シリンダーと逆止弁によるテーブルシリンダー供給）
• ビーム戻しはタッチスクリーンで100 mm単位に調整可能
• 生産速度：最大 10 回/分
• 安全：前面にEC認証ライトカーテン、背面ガード
• 構造：溶接機械構造
• 処理幅：最大 3000 mm（軟質材料、単層または多層）
