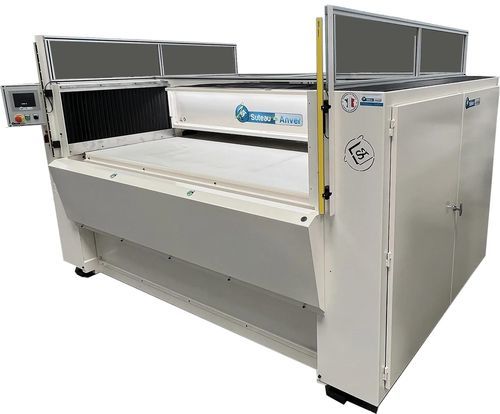

油圧式プレス機 PTMV

型抜きゴム皮革

製品概要
PTMV型油圧式引込み梁模切プレスは、非金属材料の効率的な切断用に設計されています。水平梁が油圧シリンダーで前進・後退し、切断ごとに後退して切断エリアを完全に開放するため、オペレーターは型の位置決めや切り出し品の取り出しが容易に行えます。テーブルは前進位置の梁に合わせて垂直に上昇します。型は梁の前面または梁下に取り付け可能です。梁の戻り距離はタッチスクリーンで100 mm単位に設定できます。多言語対応のタッチスクリーンを備え、生産性、メンテナンス性、安全性を考慮して設計されています。

対応材料

• ゴム
• 段ボール
• 革
• フェルト
• 断熱材
• ガスケット
• コルク
• カーペット
• フォーム
• 紙
• プラスチック
• PVC
• 床材
• 合成素材
• 繊維・布地

主な特長

• 油圧式模切プレス: 一体型の油圧システムにより安定した圧力とサイクル制御を実現します。
• 引込み梁: 水平梁が各切断後に後退し、型の位置決めや切り出し品の取り出しのための作業領域を確保します。
• 堅牢な構造と操作画面: 機械的に溶接したフレームと多言語対応のタッチ操作で、操作が簡便かつメンテナンスが少なくて済みます。
• 高い切断精度と生産リズム: 調整可能なパラメータと正確な梁停止により、工業用途での再現性の高い切断が可能です。
• 材料・業種の汎用性: ゴム、革、フォーム、繊維、複合材料などに対応し、自動車、包装、家具、医療などの業種に適します。
• カスタマイズ可能なオプション: 複数のオプションアクセサリを選択可能。フランスで設計・製造。

技術仕様
電源：400 V 三相 + 中性線 + 接地, 50 Hz
梁前後速度：56 m/min
梁停止精度：+/-10 mm
前進速度：167 mm/s（固定）
切断速度：22 mm/s（固定）
開放速度：198 mm/s（固定）
ストローク：70 mm
テーブルと梁のクリアランス（型/ブロックなし）：110 mm
作業面高さ：940 mm

オプション

• 供給システム
• アンワインダー
• 調光式照明
• 梁上の型ホルダー
• 梁下の型ホルダー
• 前面カバーなし仕様
• 機械式位置ストップ
• 防音対策
• 塗装（RAL指定可）
• 切断ブロック / 型締めシステム
• サーボポンプ

提供バージョン

• CE標準 / 三相仕様
• 100%電気仕様

有効作業面積と切断能力

• 1000×500 mm — 25 トン
• 1600×600 mm — 40 トン
• 2000×800 mm — 70 トン
• 2000×900 mm — 100 トン

技術的仕様一覧

• 型式：PTMV
• 電源：400 V 三相 + 中性線 + 接地, 50 Hz
• 梁前後速度：56 m/min
• 梁停止精度：+/- 10 mm
• 前進速度：167 mm/s（固定）
• 切断速度：22 mm/s（固定）
• 開放速度：198 mm/s（固定）
• ストローク：70 mm
• テーブル/梁間クリアランス（型/ブロックなし）：110 mm
• 作業面高さ：940 mm
• 利用可能な作業面と力：1000×500 mm（25 t）；1600×600 mm（40 t）；2000×800 mm（70 t）；2000×900 mm（100 t）
