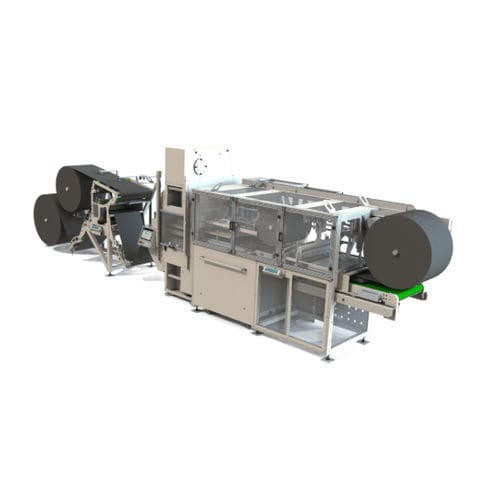

電動式プレス機 SA series

機械式電子切断

概要
機械式キスカットプレスは、発泡体、ゴム、紙、段ボール、複合材などの軟質材料の全切断および半切断（キスカット）に対応する高生産性の産業用打ち抜き装置です。単体での納入または生産ラインへの組み込みが可能で、ロールまたはシート材料のキスカット、抜き取り、スリット、巻取・再巻取を行います。送りピッチと構成により、最大で毎分180ストロークに対応します。

主な機能説明

• 溶接ガップフレーム構造と、クランク・コネクティングロッド方式で駆動される上板移動機構（減速機付きモータ）；全関節はベアリング支持および保護済み。
• 金属製工具支持板を標準供給；ダイはネジ固定され、上板に手動ロック式の尻尾形（ダブテイル）で締結される。
• 下板はねじ・ナット方式で切断点を精密に調整可能で、キスカットを行えるようになっている；下板のボルスタープレートは交換可能。
• テーブル両側に上下2組の送りローラーを装備し、ブラシレス/サーボモータで駆動して高い応答性と正確なピッチ送りを実現；ローラーのオン/オフは独立制御でプッシュ／プル給材が可能。
• カッティングエリアのガイド・ポジショニング装置および入口の可変テンションローラーを装備。
• 送りピッチ、加減速、1ストロークあたりの切断数などを設定可能なデジタル制御を装備し、999件までの生産プログラムを保存可能なユーザーフレンドリーな操作系を備える。
• 現行の安全基準に適合し、特定の生産要件に合わせた豊富なオプションを利用可能。

主な特長

• 全切断およびキスカット用途に適した産業用打ち抜き機。
• 構成により最大毎分180ストロークの高速処理が可能。
• 機械的な送り精度±0.1 mm、手動切断調整は0.01 mm。
• ブラシレス/サーボ駆動の給材ローラーにより正確なピッチ送りを実現。
• 作業面寸法は350×350 mm〜1000×1000 mmの構成対応。
• モデル110〜180で10〜80トンの切断力を選択可能。
• 航空宇宙、自動車、パッケージング等、複数業種への適用と周辺設備の拡張性。

オプション / 周辺機器（例）
投入側周辺機器

• アンワインダー（デコイル）
• リワインダー
• ラミネート装置
• デパレタイザー
• 接続／スプライシングテーブル

排出側周辺機器

• ノックアウトステーション
• スリッター（帯状切断装置）
• リワインダー
• クロスカット／ギロチン
• コンベヤベルト
• 自動積載システム

利用可能なバージョン

• モデル110：切断力 10 T
• モデル120：切断力 20 T
• モデル135：切断力 35 T
• モデル150：切断力 50 T
• モデル180：切断力 80 T

仕様 / 技術仕様

• 切断力：10〜80トン（モデル110〜180）。
• 作業面：350×350 mm〜1000×1000 mm（モデルごとに複数構成あり）。
• 最高速度：最大180ストローク/分；最低速度：60ストローク/分（送りピッチにより変動）。
• 機械的送り精度：±0.1 mm；手動切断調整：0.01 mm。
• 上下ダブルローラー給材、エア開放式；給材ローラーはブラシレス/サーボモータ駆動、独立したon/off制御。
• 電力：モデル・構成により概ね7〜20 kW。
• 工具支持用金属板および交換可能なボルスタープレートを標準供給；工具の固定は手動ロック式ダブテイル。
• 最大999プログラムを保存可能なデジタル制御と、ステップ・加減速・切断数等のプログラム設定機能。
• 適用例の面積/切断力組合せ：350×350 mm | 10 T；400×400 mm | 20/35/50 T；500×500 mm | 20/35/50 T；600×600 mm | 35/50/80 T；800×800 mm | 50/80 T；1000×1000 mm | 80 T。
