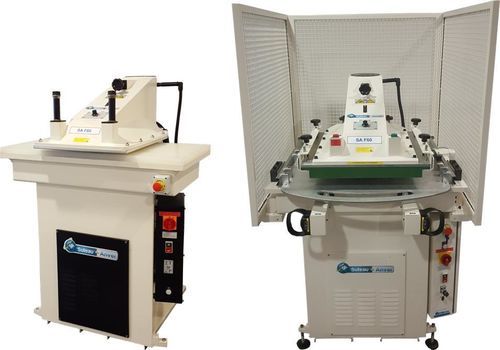

油圧式プレス機 SA F60手動制御電動式型抜き
お気に入りに追加する
商品比較に追加する
特徴
- 動力源
- 油圧式, 手動制御, 電動式
- 機能
- 型抜き, ファインブランキング
- 応用
- プラスチック用, ゴム, 木材用, テキスタイル用, 皮革, 紙用, ガスケット用
- 構造
- 可動式テーブル付き, 固定式テーブル, ヘッド移動式
- 制御
- 手動制御, 圧力/真空制御
- 開口部
最大: 130 mm
(5 in)最少: 125 mm
(5 in)- ストローク
最大: 85 mm
(3.346 in)最少: 70 mm
(2.756 in)- 台幅
最大: 500 mm
(20 in)最少: 300 mm
(12 in)- 台の長さ
最大: 1,000 mm
(39 in)最少: 600 mm
(24 in)- 全長
最大: 100 cm
(39 in)最少: 81 cm
(32 in)- 全幅
最大: 100 cm
(39 in)最少: 75 cm
(30 in)- 全高
最大: 137 cm
(54 in)最少: 137 cm
(54 in)
詳細
概要
この標準的なスイングアーム式プレスはSUTEAU-ANVERの切断プレス製品群の一部です。コンパクトで堅牢な設計により、単層または多層の軟質材料の裁断に適しています。操作が容易で、生産工場、サンプル作成、研究開発用途に適しています。
適用分野
モデル概要
主な利点
産業用生産およびサンプル／R&Dの裁断に適した多用途のクリッカープレス。設置面積が小さく堅牢な構造のため、自動車、航空、家具製造など幅広い業界で使用可能です。
技術的特徴（表記のまま）
SA F35
SA F60
オプション
利用可能なバージョン
EC標準／非EC標準、単相または三相の電源仕様で提供可能です。
機械寸法（表示値）
SA F35
SA F60
技術仕様
この標準的なスイングアーム式プレスはSUTEAU-ANVERの切断プレス製品群の一部です。コンパクトで堅牢な設計により、単層または多層の軟質材料の裁断に適しています。操作が容易で、生産工場、サンプル作成、研究開発用途に適しています。
適用分野
- 紙
- 繊維／布地
- 革
- ガスケット（シール材）
- フォーム材
- プラスチック
- カーペット
- 木材
- フェルト
- ゴム
- その他の軟質材料
モデル概要
- SA F35
- SA F60
主な利点
産業用生産およびサンプル／R&Dの裁断に適した多用途のクリッカープレス。設置面積が小さく堅牢な構造のため、自動車、航空、家具製造など幅広い業界で使用可能です。
技術的特徴（表記のまま）
SA F35
- 最大裁断力：12トン
- 開口（daylight）：125 mm
- アームストローク：70 mm
- 裁断面積：330 x 300 mm
- ブロック付テーブル寸法：600 x 300 mm
SA F60
- 最大裁断力：27トン
- 開口（daylight）：130 mm
- アームストローク：85 mm
- 裁断面積：500 x 500 mm
- ブロック付テーブル寸法：1000 x 500 mm
オプション
- アームブロッカー（電源遮断後にアームをロック）
- 外部安全ガード
- アーム下でのブロック／工具固定
- 導入テーブル
- パレットトラック対応の高さ調整可能な脚
- リセットボタン付裁断メーター
- 220 V単相用のインバータ（VFD）供給および設置
- ポリプロピレンパッドの代わりにナイロンパッドのオプション
利用可能なバージョン
EC標準／非EC標準、単相または三相の電源仕様で提供可能です。
機械寸法（表示値）
SA F35
- 高さ：1370 mm
- 幅：750 mm
- 奥行き：810 mm
- 正味重量：450 kg
SA F60
- 高さ：1370 mm
- 幅：1000 mm
- 奥行き：1000 mm
- 正味重量：840 kg
技術仕様
- モデル：SA F35 および SA F60
- SA F35 — 最大裁断力：12トン；開口 125 mm；アームストローク 70 mm；裁断面積 330 x 300 mm；ブロック付テーブル寸法 600 x 300 mm；機械 HxWxD 1370 x 750 x 810 mm；正味重量 450 kg
- SA F60 — 最大裁断力：27トン；開口 130 mm；アームストローク 85 mm；裁断面積 500 x 500 mm；ブロック付テーブル寸法 1000 x 500 mm；機械 HxWxD 1370 x 1000 x 1000 mm；正味重量 840 kg
- 保護および付属品：アームブロッカー、外部安全ガード、アーム下の工具固定、導入テーブル、高さ調整脚、リセット付き裁断メーター、220 V単相用オプションVFD、ナイロンパッドオプション
- バージョン：EC標準または非EC標準；単相または三相電源
