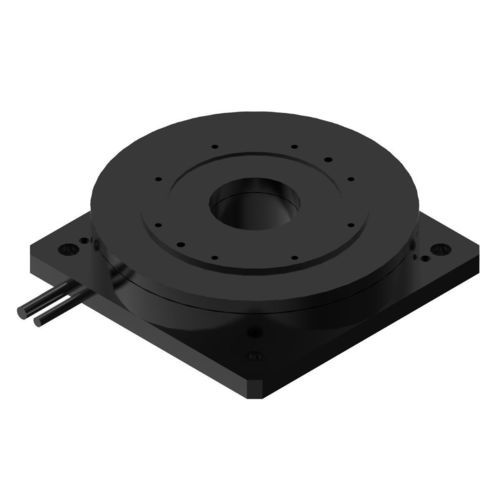

ブラシレストルク モーター TDB-150-037-NH-A直流220Vモジュール式
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ブラシレス, 直流
- 電圧
- 220V
- 構造
- 中空軸, 外部ローター, モジュール式, コンパクト, フレームレス, 軽量, 大型, 超フラット, フラット
- IPコード
- IP40
- 極数
- 16極
- 応用
- ロボット工学用, 工作機械用, 自動車用途, 産業用, 回転テーブル用, 梱包機用, 医療用, 半導体産業用, エレクトロニクス産業用, 製薬産業用, 食品産業用, 医療設備用, 内蔵型エンコーダー付き, 切断機用
- その他の特徴
- オーダーメイド, ダイレクトドライブ, 高慣性, 低電圧, 動作調整用, およびコマンド システム, ハイトルク, 高精度, 高効率, 高速, 閉ループ, 低速, 高出力, 高解像度, 精密, 低騒音, 低慣性, 低振動, 標準タイプ, 内蔵型エンコーダー付き, サーボドライブ
- 出力
最少: 42 W
(0.06 hp)0.04 W
(0 hp)最大: 42 W
(0.06 hp)- アンペア数
最少: 4.6 A
最大: 16 A
- トルク
最少: 1 Nm
(0.737562 ft.lb)最大: 3.5 Nm
(2.581468 ft.lb)- 回転速度
最少: 400 rpm
(2,513.2741 rad.min-1)最大: 400 rpm
(2,513.2741 rad.min-1)- 直径
最少: 150 µm
150,000 µm
(5.91 in)最大: 150 µm
- 使用温度
最少: 0 °C
(32 °F)最大: 40 °C
(104 °F)
詳細
概要
TDB-150-037-NH-A は、外部ローター式のフラットで低プロファイルなダイレクトドライブトルクモーターです。外径150 mm、全高37 mmで、定格トルク1 N·m、ピークトルク3.5 N·mを発生します。インクリメンタルエンコーダによるクローズドループコミュテーションにより、精密で再現性のある位置決めが可能です。ダイレクトドライブ構成によりギアボックスが不要となり、保守が容易でシステムのコンパクト化に貢献します。
仕様
Performance | 単位 | Performance | 単位
定格トルク | 1 N ·m | ピークトルク | 3.5 N ·m
定格電流 | 4.6 Arms | ピーク電流 | 16 Arms
定格出力 | 42 W | トルク定数 | 0.22 N ·m/Arms
抵抗@25℃ | 2 Ohm L-L | インダクタンス | 1 mH
逆起電力定数@25℃ | 0.2 Vrms/rad/s | 慣性モーメント | 0.001 Kg ·m^2
精度 | ±20 アーク秒 | 繰返し精度 | ±1.5 アーク秒
最大軸方向荷重 | 200 N | 最大モーメント荷重 | 10 N ·m
軸方向振れ | 5 µm | 半径方向振れ | 5 µm
最大回転数 | 400 Rpm | モータ質量 | 2.8 Kg
極数 | 16 | 分解能 | 11740 ライン/回転
直径 | 150 mm | 高さ | 37 mm
特長 / 技術仕様
TDB-150-037-NH-A は、外部ローター式のフラットで低プロファイルなダイレクトドライブトルクモーターです。外径150 mm、全高37 mmで、定格トルク1 N·m、ピークトルク3.5 N·mを発生します。インクリメンタルエンコーダによるクローズドループコミュテーションにより、精密で再現性のある位置決めが可能です。ダイレクトドライブ構成によりギアボックスが不要となり、保守が容易でシステムのコンパクト化に貢献します。
仕様
Performance | 単位 | Performance | 単位
定格トルク | 1 N ·m | ピークトルク | 3.5 N ·m
定格電流 | 4.6 Arms | ピーク電流 | 16 Arms
定格出力 | 42 W | トルク定数 | 0.22 N ·m/Arms
抵抗@25℃ | 2 Ohm L-L | インダクタンス | 1 mH
逆起電力定数@25℃ | 0.2 Vrms/rad/s | 慣性モーメント | 0.001 Kg ·m^2
精度 | ±20 アーク秒 | 繰返し精度 | ±1.5 アーク秒
最大軸方向荷重 | 200 N | 最大モーメント荷重 | 10 N ·m
軸方向振れ | 5 µm | 半径方向振れ | 5 µm
最大回転数 | 400 Rpm | モータ質量 | 2.8 Kg
極数 | 16 | 分解能 | 11740 ライン/回転
直径 | 150 mm | 高さ | 37 mm
特長 / 技術仕様
- 型番: TDB-150-037-NH-A
- モータ形式: 外部ローター式ダイレクトドライブトルクモーター（インクリメンタルエンコーダ付）
- 外径: 150 mm
- 高さ: 37 mm
- 定格トルク: 1 N·m
- ピークトルク: 3.5 N·m
- 定格電流: 4.6 Arms
- ピーク電流: 16 Arms
- 定格出力: 42 W
- トルク定数: 0.22 N·m/Arms
- 抵抗 @25°C: 2 Ohm L-L
- インダクタンス: 1 mH
- 逆起電力定数 @25°C: 0.2 Vrms/rad/s
- 慣性モーメント: 0.001 Kg·m^2
- 精度: ±20 アーク秒
- 繰返し精度: ±1.5 アーク秒
- 最大軸方向荷重: 200 N
- 最大モーメント荷重: 10 N·m
- 軸方向振れ: 5 µm
- 半径方向振れ: 5 µm
- 最大回転数: 400 Rpm
- 質量: 2.8 Kg
- 極数: 16
- 分解能: 11740 ライン/回転
