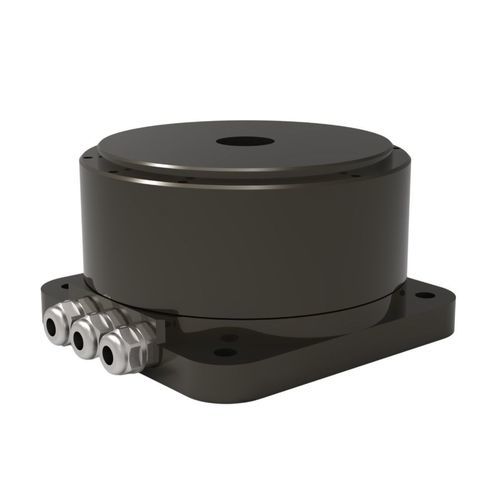

ブラシレストルクモーター TDB-170-095-NH-A
DC220Vブレーキ付き

ブラシレストルクモーター - TDB-170-095-NH-A - Suzhou Honpine Precision Industry Co., Ltd. - DC / 220V / ブレーキ付き

お気に入りに追加する

商品比較に追加する

Suzhou Honpine Precision Industry Co., Ltd.のサイトについての詳しい情報

特徴

タイプ

ブラシレス, DC

電圧

220V

構造

モジュール式, ブレーキ付き, フレームレス, コンパクト, 軽量, 小型, 大型, 超フラット, フラット

IPコード

IP40

応用

ロボット工学用, 工作機械用, 食品産業用, エレクトロニクス産業用, 駆動システム用, リニアアクチュエータ, 協調型ロボット用, 巻取作業用, 持ち上げ用, ベネチアンブラインド用, ヒューマノイドロボット用, コンプレッサー用, 測器装置用, 牽引, 農業用, 油圧用途, 内蔵型エンコーダー付き, トンネル掘削機用, 研削盤用, 回転テーブル用, 半導体産業用, 産業用, 梱包機用, 医療用, ポンプ用, 自動ドア用, 自動車用途, 光学機器用, 激しい使用に耐える, コンベヤー用, 切断機用, 医療設備用, ウィンチ用, 木材処理マシン用, 製薬産業用, スピンドル

その他の特徴

オーダーメイド, ダイレクトドライブ, 動作調整用, ハイトルク, 高精度, 高解像度, 低振動, 精密, 高効率, 低騒音, 低速, サーボドライブ, 高速, 内蔵型エンコーダー付き, 低慣性, 高慣性, ドライブ

出力

400 W
(0.54 hp)

最大: 398 W
(0.54 hp)

最少: 398 W
(0.54 hp)

アンペア数

最大: 7.5 A

最少: 2.5 A

トルク

最大: 65 Nm
(47.94154 ft.lb)

最少: 20 Nm
(14.751243 ft.lb)

回転速度

最大: 190 rpm
(1,193.8052 rad.min-1)

最少: 0 rpm
(0 rad.min-1)

直径

170,000 µm
(6.69 in)

最大: 170 µm

最少: 95 µm

使用温度

最大: 40 °C
(104 °F)

最少: 0 °C
(32 °F)

詳細

導入
TDB-170-095-NH-A ダイレクトドライブトルクモーターは外回転子（外転子）設計を採用しており、構造上、より大きな慣性モーメントと大きな出力半径を実現しやすくなっています。ホールセンサを内蔵しており、起動が容易で多様なドライブとの互換性が高い設計です。インクリメンタルエンコーダを備え、多くのサーボ制御システムに適合します。位置決め精度は±20角秒、繰り返し精度は±1.5角秒で、精密加工・検査の要件を満たします。主な用途はCNC回転テーブル、半導体装置、ロボット関節、精密検査などです。

仕様（表）
性能 | 単位 | 性能 | 単位
連続トルク: 20 N·m | ピークトルク: 65 N·m
連続電流: 2.5 Arms | ピーク電流: 7.5 Arms
定格出力: 398 W | トルク定数: 8.7 N·m/Arms
抵抗 @25℃ (L-L): 10 Ohms | インダクタンス: 17.4 mH
逆起電力定数 @25℃: 7.1 Vrms/rad/s | 慣性モーメント: 0.02 Kg·m^2
精度: ±15 角秒 | 繰り返し精度: ±2 Arc sec
最大軸方向荷重: 4000 N | 最大モーメント荷重: 200 N·m
軸方向振れ: 5 µm | 放射方向振れ: 5 µm
最大回転数: 190 rpm | モータ質量: 11.7 Kg
極数: 30 | 分解能: 23bit Biss-C
直径: 170 mm | 高さ: 95 mm
