- 動力・機械部品
- モーター･モーター制御
- ブラシレストルク モーター
- Suzhou Honpine Precision Industry Co., Ltd.

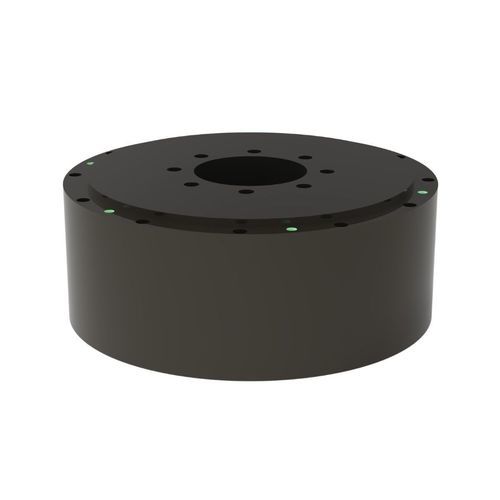

ブラシレストルク モーター TDB-263-113-NH-ADC同期220V
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 同期, ブラシレス, DC
- 電圧
- 220V
- 構造
- モジュール式, 中空軸, ブレーキ付き, コンパクト, フレームレス, 軽量, 小型, 大型, 超フラット, フラット
- IPコード
- IP40
- 応用
- 梱包機用, 工作機械用, ロボット工学用, 内蔵型エンコーダー付き, 協調型ロボット用, 産業用, 回転テーブル用, 医療用, 医療設備用, 半導体産業用, 激しい使用に耐える, エレクトロニクス産業用, 自動車用途, 切断機用, 製薬産業用
- その他の特徴
- オーダーメイド, ダイレクトドライブ, 低電圧, 定速式, ハイトルク, 高精度, 高速, 高出力, CANopen通信機能付, 高効率, 低速, 内蔵型エンコーダー付き, 動作調整用, 低慣性, 高慣性, サーボドライブ, 高解像度, 低振動, ドライブ, およびコマンド システム, 精密, 標準タイプ, 低騒音
- 出力
1.49 kW
(2.03 hp)- アンペア数
最少: 7.1 A
最大: 14.2 A
- トルク
最少: 95 Nm
(70.068404 ft.lb)最大: 190 Nm
(140.136808 ft.lb)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 150 rpm
(942.4778 rad.min-1)- 直径
263 mm
(10.35 in)
詳細
導入
TDB-263-113-NH-Aは、大型の直結トルクモーターで、重量級の自動化設備や高精度製造向けに設計されています。外周ロータ構造、ホールセンサー非搭載のトポロジー、高分解能のインクリメンタルエンコーダにより、ポータル、回転ステージ、直結軸での高精度位置決め、高いトルク伝達、信頼性の高い連続運転を実現します。
利点
技術仕様
TDB-263-113-NH-Aは、大型の直結トルクモーターで、重量級の自動化設備や高精度製造向けに設計されています。外周ロータ構造、ホールセンサー非搭載のトポロジー、高分解能のインクリメンタルエンコーダにより、ポータル、回転ステージ、直結軸での高精度位置決め、高いトルク伝達、信頼性の高い連続運転を実現します。
利点
- 従来のサーボモータに比べ高い位置決め精度
- 直結用途向けの高い連続トルクとピークトルク
- 効率の向上と機械的伝達部品の削減
- 直結設計によるメンテナンスの簡素化
- スペース制約のある設置に対応するコンパクトな軸方向プロファイル
技術仕様
- 型番: TDB-263-113-NH-A
- 連続トルク: 95 N·m
- ピークトルク: 190 N·m
- 連続電流: 7.1 Arms
- ピーク電流: 14.2 Arms
- 定格出力: 1493 W
- トルク定数: 13.4 N·m/Arms
- 抵抗 @25℃: 3.4 Ohms L-L
- インダクタンス: 10.8 mH
- 逆起電力定数 @25℃: 10.9 Vrms/rad/s
- 慣性モーメント: 0.13 kg·m^2
- 精度: ±15 arc sec
- 再現性: ±2 arc sec
- 最大軸方向荷重: 4000 N
- 最大モーメント荷重: 400 N·m
- 軸方向ラント: 8 µm
- ラジアルラント: 8 µm
- 最大回転数: 150 rpm
- 質量: 23.8 kg
- 極数: 40
- 分解能: 23 Bit Biss-C
- 直径: 263 mm
- 高さ: 113 mm
