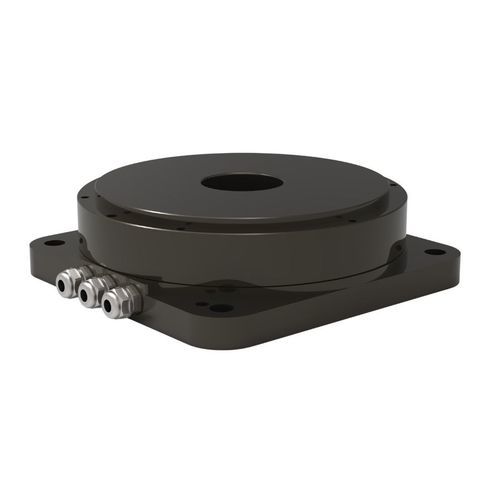

DCトルクモーター TDB-170-050-NH-A
BLDC220Vモジュール式

DCトルクモーター - TDB-170-050-NH-A - Suzhou Honpine Precision Industry Co., Ltd. - BLDC / 220V / モジュール式

お気に入りに追加する

商品比較に追加する

Suzhou Honpine Precision Industry Co., Ltd.のサイトについての詳しい情報

特徴

タイプ

BLDC, DC

電圧

220V

構造

中空軸, モジュール式, コンパクト, フレームレス, 軽量, 大型, 超フラット, フラット

IPコード

IP40

応用

回転テーブル用, 工作機械用, ロボット工学用, 食品産業用, 切断機用, 協調型ロボット用, 産業用, 梱包機用, 医療用, 半導体産業用, 激しい使用に耐える, エレクトロニクス産業用, 製薬産業用, 医療設備用, 内蔵型エンコーダー付き, 自動車用途

その他の特徴

ダイレクトドライブ, オーダーメイド, 低電圧, 高慣性, ハイトルク, 高精度, 高効率, およびコマンドシステム, 高解像度, 高出力, 精密, 低騒音, 低慣性, 動作調整用, サーボドライブ, 標準タイプ, 低振動, 高速, 内蔵型エンコーダー付き, ドライブ

出力

最少: 220 W
(0.3 hp)

220 W
(0.3 hp)

最大: 220 W
(0.3 hp)

アンペア数

最少: 2 A

最大: 6 A

トルク

最少: 6 Nm
(4.425373 ft.lb)

最大: 18 Nm
(13.276119 ft.lb)

回転速度

最少: 0 rpm
(0 rad.min-1)

最大: 350 rpm
(2,199.1149 rad.min-1)

直径

最少: 50 µm

170,000 µm
(6.69 in)

最大: 170 µm

使用温度

最少: 0 °C
(32 °F)

最大: 40 °C
(104 °F)

詳細

導入
TDB-170-050-NH-A は、低速・高トルクのDCトルクモーターで、精密自動化やダイレクトドライブのCNC用途向けに設計されています。位置制御の高精度化、伝達誤差の低減、高剛性かつ低振動を実現し、ウェハ処理装置、精密インデックステーブル、ダイレクトドライブ回転台、LCDパネル搬送などに適します。

用途

半導体ウェハ加工装置
精密インデックステーブル・回転ステージ
高精度ダイレクトドライブ回転台
LCD・フラットパネル搬送システム

主な特長

伝達系のバックラッシュや減速誤差を排除
低振動で高い構造剛性
サーボ制御に適した高速応答
ダイレクトドライブ構造により低メンテナンス

仕様
連続トルク: 6 N ·m — ピークトルク: 18 N ·m
連続電流: 2 Arms — ピーク電流: 6 Arms
定格出力: 220 W — トルク定数: 3 N ·m/Arms
抵抗 @25℃: 6 Ohms L-L — インダクタンス: 7.5 mH
逆起電力定数 @25℃: 2.7 Vrms/rad/s — 慣性モーメント: 0.0066 Kg ·m^2
精度: ±15 Arc sec — 繰返し精度: ±2 Arc sec
最大軸荷重: 2000 N — 最大モーメント荷重: 60 N ·m
軸方向偏心: 5 µm — 径方向偏心: 5 µm
最大回転数: 350 rpm — モータ質量: 3.7 Kg
極数: 30 — 分解能: 23 bit Biss-C
直径: 170 mm — 高さ: 50 mm
